一體化凈水器

TH-YYA一體化凈水器由于其占地面積小、操作管理方便等一些特點，受到了用戶的歡迎，特別是中小型自來水工程和農村中小型集中供水工程（農村飲水安全改造工程）。

設備采用重力式過濾+虹吸原理自動控制技術，不僅維修及維護工作量小，且運行穩定可靠，可對江、河、湖、水庫等地表水以及地下水等水源水質進行凈化處理，去除水中的固體懸浮物、泥沙、有機物等，降低出水濁度指標，結合消毒設備凈化出水達到國家《生活飲用水衛生標準》要求的潔凈生活飲用水。

一體化凈水器虹吸裝置組成

一體化凈水器中的虹吸功能主要是用來控制設備自動反沖洗功能運行的。設備的沖洗虹吸裝置由上升管、抽氣管、虹吸輔助管及虹吸破壞管、下降管組成。

虹吸輔助管是用來抽吸虹吸管中的空氣，使虹吸管形成虹吸而反沖洗。在過濾過程中，虹吸管中水位不斷上升，待上升到輔助管管口時，水從輔助管流出的同時由抽吸管不斷地把虹吸管中空氣抽出，到一定真空時變成形成虹吸。

虹吸破壞管起到虹吸破壞作用。在沖洗過程中，水箱中的水位下降，當水位降到破壞管始端的破壞斗時，空氣進入虹吸管，虹吸被破壞，沖洗就停止。

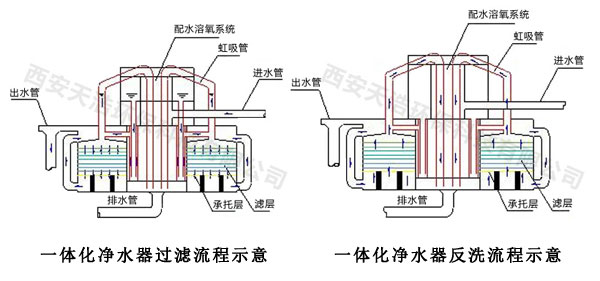

一體化凈水設備虹吸工作原理及作用

過濾開始，虹吸上升管與沖洗水箱中的水位有一個差值，設H0，則H0為過濾起始水頭損失。隨著過濾時間的延續，濾層截留懸浮物增多，阻力增大，水頭損失增加，虹吸上升管中水位亦相應地逐漸升高。管中原存在的空氣受到壓縮，一部分空氣則從虹吸下降管出口端穿過水封進入大氣。

隨著濾層阻力的增加，虹吸上升管內水位不斷上升，當水位上升到虹吸輔助管的管口時，水從輔助管下流，依靠下降水流在管中形成的真空和水流的挾氣作用抽氣管不斷將虹吸管中空氣抽出，使虹吸管中真空度逐漸增大，造成虹吸上升管中水位升高。

當上升管中水位越過虹吸管頂端而下落時，下落水流與下降管中上升水柱匯成一股沖出下降管管口，把管中殘留空氣全部帶走，形成連續虹吸水流。這時，由于濾層上部壓力驟降，促使水箱中的水循著過濾時的相反方向進入虹吸管，濾料層因而受到反沖洗。沖洗廢水流入設備污水槽內，隨著排污管排出設備。

在沖洗過程中，水箱內水位逐漸下降，當水位下降到虹吸破壞斗時，小斗中水被吸完，管口與大氣相通，虹吸破壞，沖洗結束，過濾重新開始。
