水廠全套凈水設備源頭工廠一站購齊，節省20%采購成本
咨詢熱線：穆經理135 7180 8516
| 價格 | ￥5.00萬起（請以報價單或合同價格為準） | 起訂量 | ≥1臺起批 | 型號 | TH-YYA | 材質 | 304不銹鋼或Q235 | 能力 | 30~200噸/小時 | 出水 | ≤1NTU | 用途 | 各類自來水廠、農村片區集中供水、工業生產生活用水處理 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

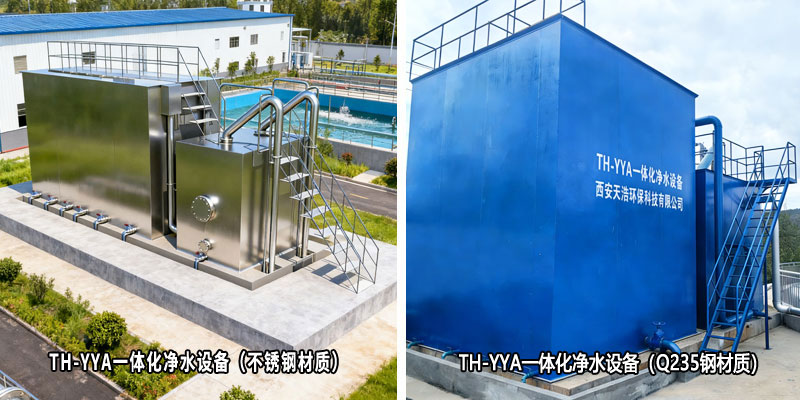

TH-YYA集成式模塊化一體化凈水設備集絮凝、斜管沉淀、多介質過濾、虹吸反洗等技術于一體，外形精巧、占地小、施工周期短、自動化程度高、管理便捷、使用壽命長，是各類自來水廠、安全飲水工程的凈水裝置。
· 江河、湖泊、水庫、山泉等地表水凈化成生活飲水；
· 集鎮自來水廠、農村片區集中供水項目凈水；
· 工業生產 生活用水凈化；
原水濁度：≤2000 mg/L（短期可達3000 mg/L）
出水濁度：≤1 NTU（特殊情況≤3 NTU）
沉淀反應時間：20~30 min
穩流區流速：1.8~2.7 mm/s
沖洗強度：12~16 L/㎡?s
沖洗時間：2~6 min

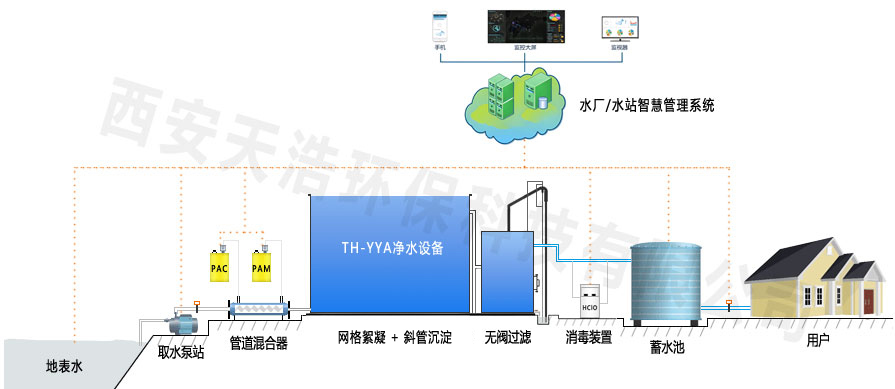

混合：混合采用管式靜態混合器，分兩段混合，帶3個加藥口，位于絮凝池前端進水管上;
絮凝：絮凝采用網格絮凝池，原水投加混凝劑，雜質、懸浮物及膠體經混凝反應生成礬花，利于后續固液分離。
沉淀：混凝后的水在斜管沉淀裝置中實現初步固液分離。沉淀采用上向流斜管沉淀池，斜管采用正六邊形蜂窩管，內徑30mm，放置傾角60°，管長1m。
過濾：過濾采用氣水反沖洗濾池或者重力式濾池，過濾、吸附、除鐵錳，截留細小固體微粒，去污率99%以上，出水濁度0.4~1NTU。
1、設計新穎、結構合理、節能、高效、運行管理方便；
2、可根據產水量要求定制化設計；
3、根據供水能力及自動化程度匹配各規格設備；
4、占地小、建設周期短、運行成本低、管理簡單；
5、集成化設計，擴容、改造簡便，易于搬遷和再用；
管道混合器、絮凝劑加藥裝置、電解鹽次氯酸鈉發生器（二氧化氯發生器）、水質在線監測、自動化控制系統
* 集成式模塊化一體化凈水設備選型=日處理水量 / 24H
* 可增加自動化控制系統、水質在線監測系統
| 型號 | 產水量（m3/h） | 規格尺寸（直徑*高度*數量）m | 設備占地（m2） | 適用人數（人） | 絮凝加藥 | 消毒設備 |
| TH-YYA-2D | 2 | 沉淀裝置（Φ0.75*4.50*1） 過濾裝置（Φ0.55/0.90*3*1） | 3 | 500 | TH-JY-500 | HCL-50 |
| TH-YYA-3D | 3 | 沉淀裝置（Φ1.00*4.50*1） 過濾裝置（Φ0.70/1.15*3*1） | 3 | 750 | TH-JY-500 | HCL-50 |
| TH-YYA-5D | 5 | 沉淀裝置（Φ1.00*4.50*1） 過濾裝置（Φ0.90/1.45*3*1） | 3 | 1200 | TH-JY-500 | HCL-50 |
| TH-YYA-10D | 10 | 沉淀裝置（Φ1.30*4.50*1） 過濾裝置（Φ0.80*3.00*2） | 6 | 2500 | TH-JY-500 | HCL-50 |
| TH-YYA-15D | 15 | 沉淀裝置（Φ1.60*4.50*1） 過濾裝置（Φ1.00*3.00*2） | 6 | 3600 | TH-JY-500 | HCL-50 |
| TH-YYA-25D | 25 | 沉淀裝置（Φ2.00*4.50*1） 過濾裝置（Φ1.20*3.00*2） | 9 | 6000 | TH-JY-500 | HCL-50 |
| TH-YYA-35D | 35 | 沉淀裝置（Φ2.40*4.50*1） 過濾裝置（Φ1.40*3.00*2） | 12 | 8500 | TH-JY-500 | HCL-100 |
| TH-YYA-45D | 45 | 沉淀裝置（Φ2.70*4.50*1） 過濾裝置（Φ1.60*3.00*2） | 16 | 11000 | TH-JY-1000 | HCL-100 |
| TH-YYA-55D | 55 | 沉淀裝置（Φ2.90*4.50*1） 過濾裝置（Φ1.80*3.00*2） | 20 | 13000 | TH-JY-1000 | HCL-200 |
| TH-YYA-70D | 70 | 沉淀裝置（Φ3.30*4.50*1） 過濾裝置（Φ2.00*3.00*2） | 26 | 17000 | TH-JY-1000 | HCL-200 |
| TH-YYA-85D | 85 | 沉淀裝置（Φ3.60*4.50*1） 過濾裝置（Φ2.20*3.00*2） | 29 | 21000 | TH-JY-1000 | HCL-200 |
| TH-YYA-100D | 100 | 沉淀裝置（Φ3.90*4.50*1） 過濾裝置（Φ2.40*3.00*2） | 45 | 24000 | TH-JY-2000 | HCL-300 |
| TH-YYA-120D | 120 | 沉淀裝置（Φ4.40*4.50*1） 過濾裝置（Φ2.60*3.00*2） | 45 | 29000 | TH-JY-2000 | HCL-300 |
| TH-YYA-130D | 130 | 沉淀裝置（Φ4.60*4.50*1） 過濾裝置（Φ2.20*2.80*3） | 50 | 32000 | TH-JY-2000 | HCL-500 |
| TH-YYA-150D | 150 | 沉淀裝置（Φ4.80*4.50*1） 過濾裝置（Φ2.40*2.80*3） | 50 | 36000 | TH-JY-2000 | HCL-500 |
| TH-YYA-180D | 180 | 沉淀裝置（Φ5.30*4.50*1） 過濾裝置（Φ2.60*2.80*3） | 50 | 44000 | TH-JY-2000 | HCL-500 |
| TH-YYA-200D | 200 | 沉淀裝置（Φ5.60*4.50*1） 過濾裝置（Φ2.40*2.60*4） | 60 | 48000 | TH-JY-3000 | HCL-500 |
| TH-YYA-240D | 240 | 沉淀裝置（Φ6.10*4.50*1） 過濾裝置（Φ2.60*2.60*4） | 60 | 58000 | TH-JY-3000 | HCL-650 |
圖紙下載地址：集成式模塊化一體化凈水設備設計圖
