最近剛剛開始玩digital的樂高拼搭。發現一直以來“數字化拼搭是沒有靈魂的”偏見是錯誤的。雖然還是很喜歡拼搭實體積木的手感。但是對于我這種對件數統計和量化流程上有要求的玩家，設計的過程中增加數字化是不可欠缺的一環。而且你搭積木要買件吧？不知道要什么件的時候要瞎買吧？會多出一大堆用不著的件吧？做完一個作品會多出許多件吧？想用這些多出來的件再搭一個又不夠了吧？又要瞎買吧？如此循環，家里就會多出許多亂七八糟的件，收納是個大問題。所以就會想要買房啊，買房沒有錢啊，你就抑郁了。

（話鋒急轉）Bricklink studio 不但在圖紙制作，件數統計等方面為我省下了海量的工作經歷。它在渲染方面也表現非常優秀。但是對于我這樣一個美工出身的老鳥來說，它的渲染雖然集成化模塊化，使用起來異常方便，真正的一鍵渲染。但是在個性化方面卻非常欠缺。尤其當你需要一些特殊角度的打光或者補光就很難做到隨心所欲。為此我想到嘗試使用一款這些年比較流行的軟件“Blender”來對產品進行后期渲染。問了一下群里的積友們，也有少數人使用它來做后期的，但是大多數也都一知半解。而真正的大佬估計都在水底呵呵呢。那雖然我也是第一次接觸這個軟件，就讓我腆著老臉來替大家學習一下，管窺一二，分享給積友們吧。

*注意此教程非常初級，只是我用了兩個通宵查閱各種技術貼和論壇自學的九牛一毛。僅供積木玩家們自嗨，也可算作拋磚引玉，如果因此蒙哪位Blender大神不吝指點，則在下幸甚，積木迷友們幸甚，天下幸甚！



用Studio制作一個作品的過程就不贅述了。我這里拿我自己的一個作品來做例子。

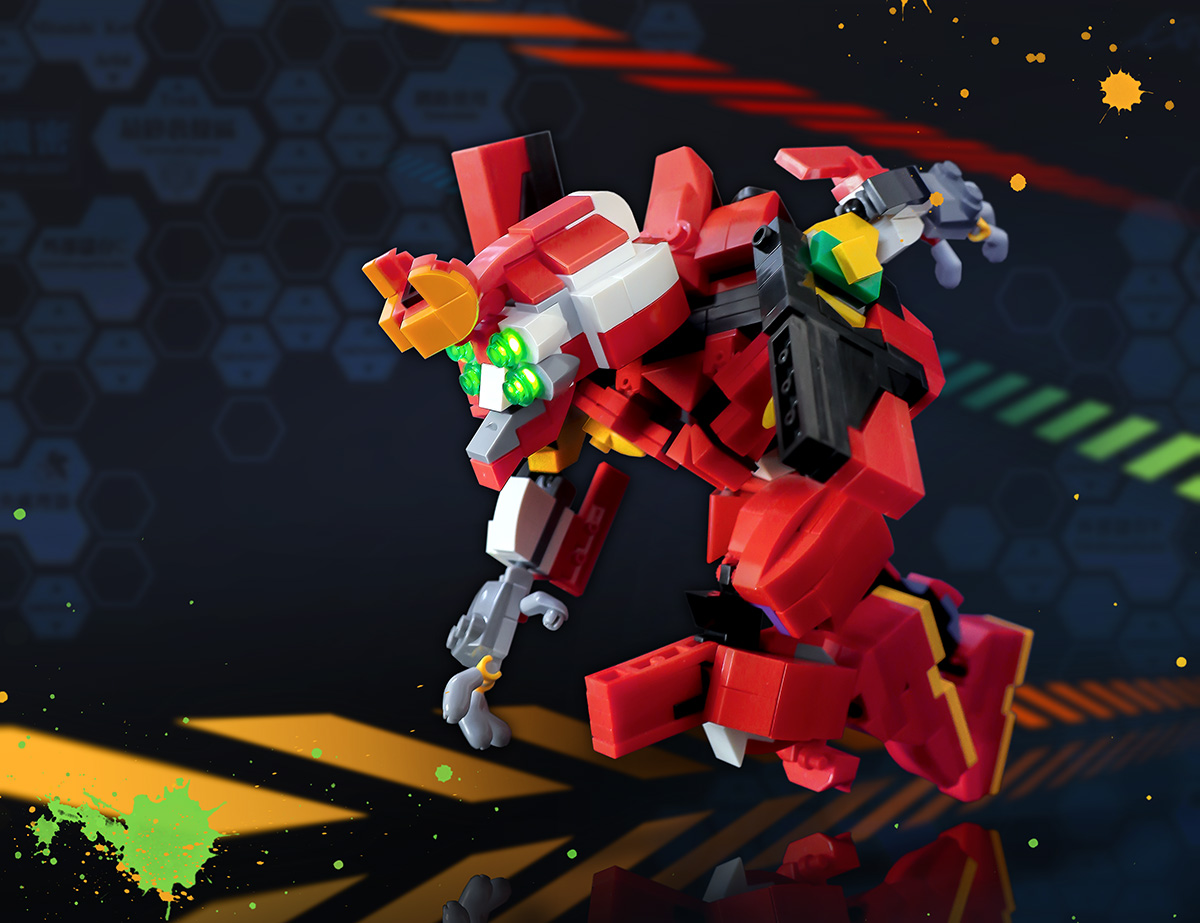

這是為我店里做商品展示用的實體成品攝影圖。

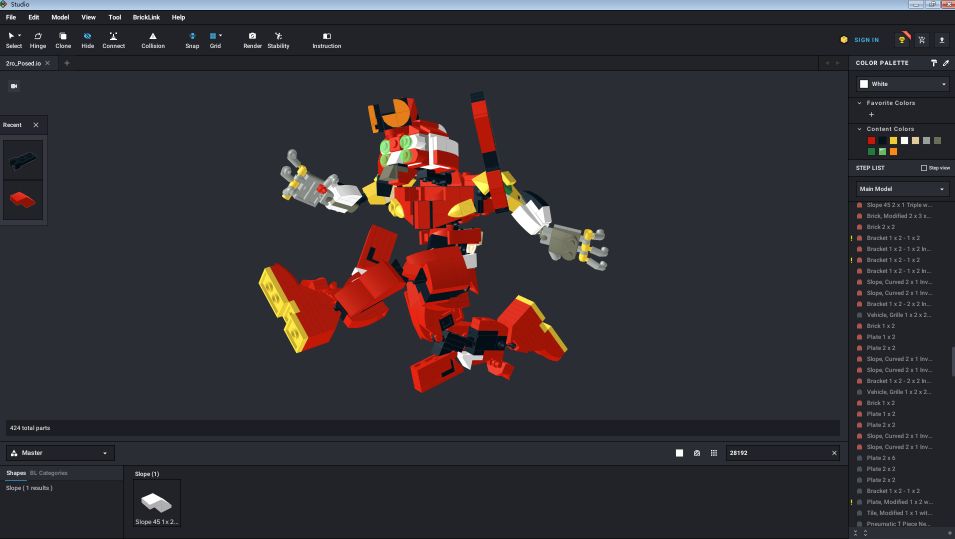

這個就是把這個作品在Studio里重新組裝了一遍，還給他擺了一個輕松可愛的Pose。

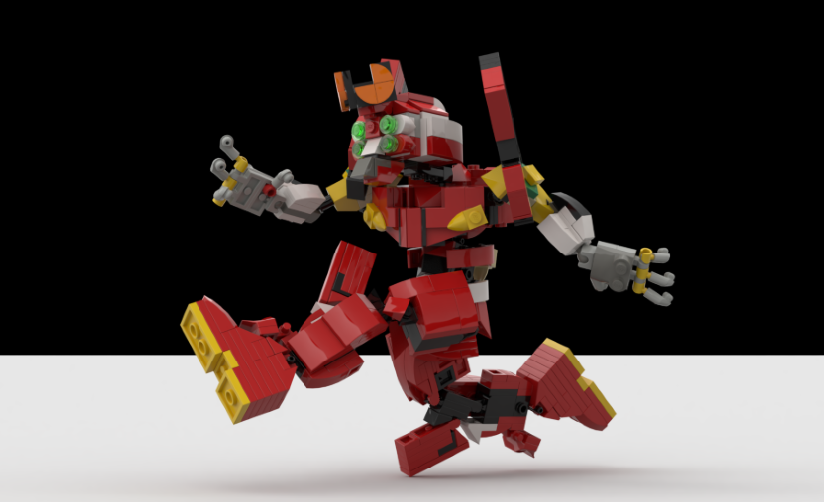

下圖是Studio的自帶渲染引擎渲染出來的效果。可以說是相當成熟了。但是反射有些散碎，而且想加一個光源讓氛圍更加Dramatic一些簡直不可能。

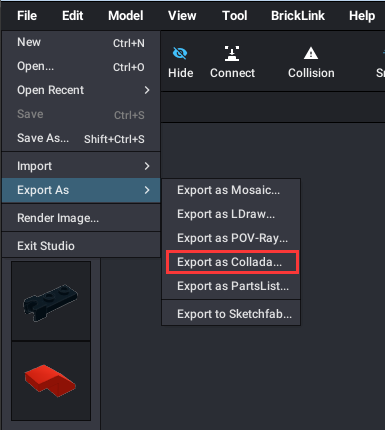

所以我們可以把這個模型導出。

會生成一個后綴為.dae的可愛的小文件

然后既然我們要用Blender渲染，那我們必須要先有一個Blender。

Blender是一個超強的3DCG軟件，能夠建模，畫貼圖，做動畫。而最強的是它的預設材質和渲染功能。哦，不，這還不是最強的，最強的是它！免！費！??！



我們可以在它的官網下載安裝程序。

https://www.blender.org/

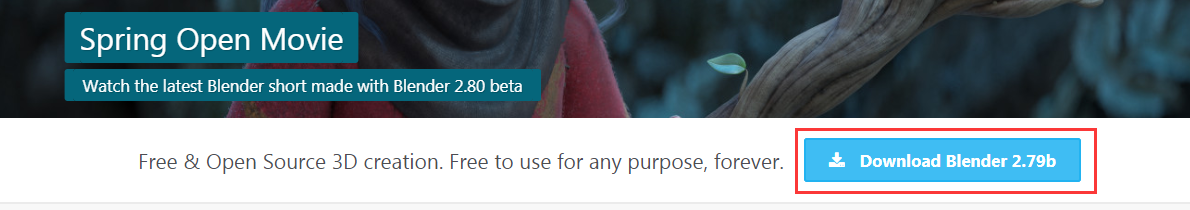

點這里就能下載了。

“嗖”的一聲，裝好了。桌面上有了這樣一個眼睛的圖標。

一不留神看著跟某浪似的。

媽呀，界面看起來有點太專業了。不過百分之九十九的功能我們用不到。不用擔心。

點空白處，把中間這張看全是英文不懂的圖關掉。

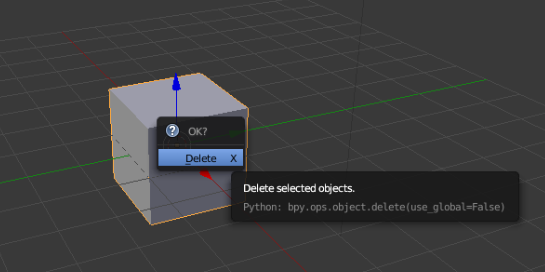

然后按鍵盤的Delete把中間這個BOX刪掉，刪掉前它會問你“刪掉？”你用食指告訴它“刪掉！”

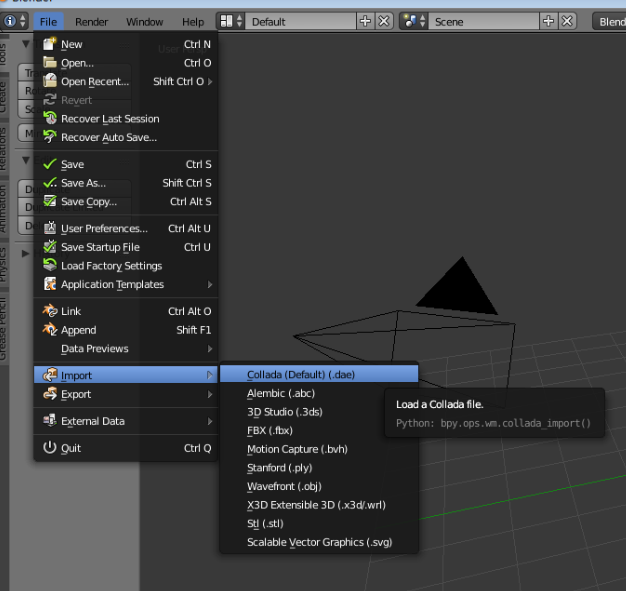

然后左上角的file=>import=>Collada(Default)(.dae)來導入一個dae文件。

沒錯，就是我們導出的那個文件格式。

說實話，這玩意兒的資源管理器和操作跟其他3D軟件都不一樣，或者說跟其他很多圖形軟件都不一樣。很高冷的設定。

盤符在這里，在右邊找到文件路徑。雙擊打開。

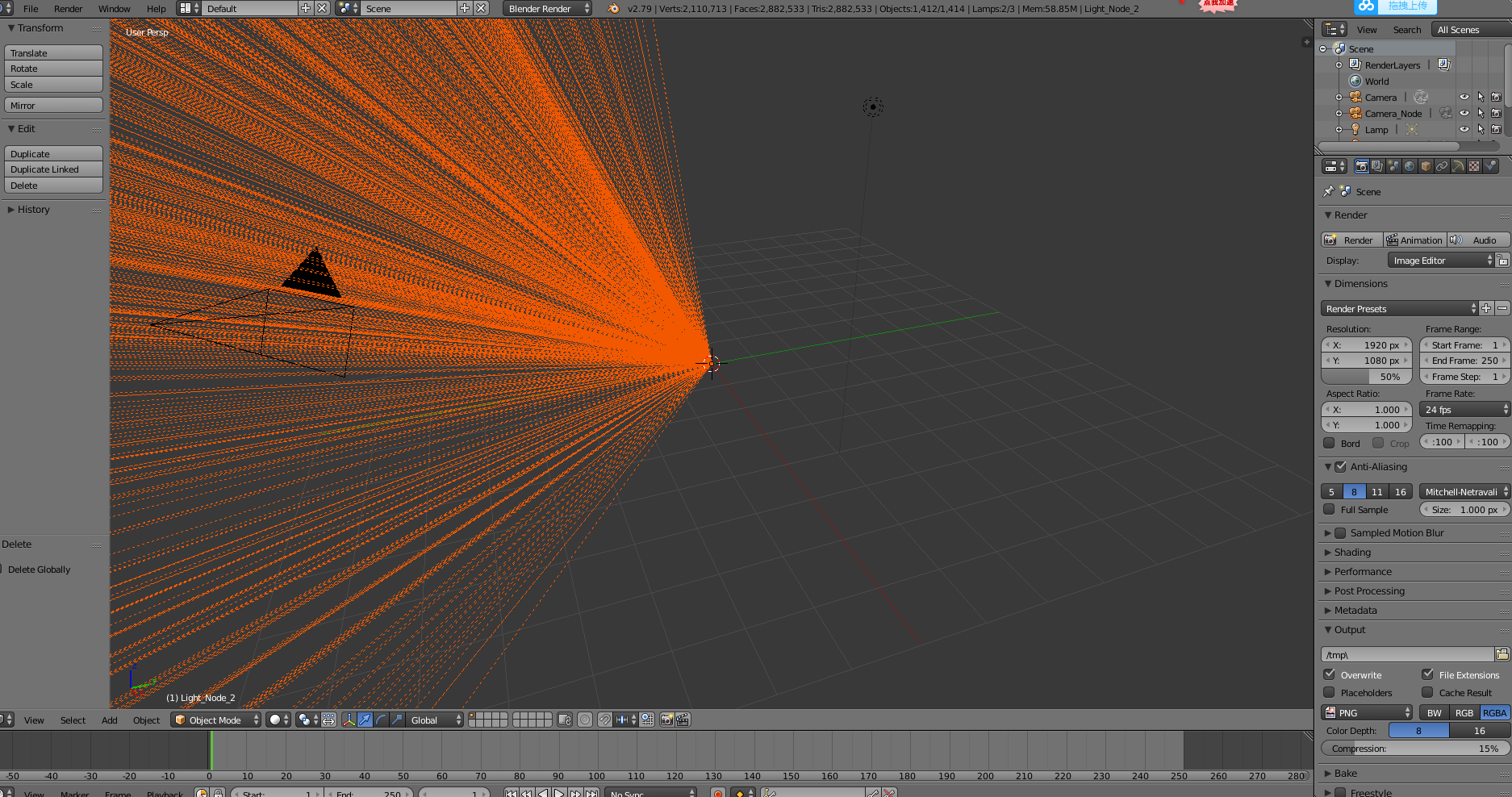

這時候畫面有點驚悚。不過習慣了就好了。

講一下視圖的操作：

鼠標的中鍵是3D視圖的各種操作，

滾動是ZOOM

按住拖曳是旋轉視圖

SHIFT+拖曳是拖動視圖。

右鍵是選中一個對象，

SHIFT+右鍵是連續選中對象。

沒有框選，

……沒有框選？

沒有框選！

沒，有，框，選？？！

竟然沒有框選！?。?！

是的，沒有框選！

沒有框選對于我這樣的圖形軟件老鳥來說簡直反人類。但如果你是剛開始接觸這類軟件倒是沒有什么壓力。會更快習慣。

Blender里面貌似只能一個一個object選擇。因為選擇的順序跟建立物件父子關系之類的后續操作有很大關聯。用熟了之后會發現非常舒服。但這跟渲染無關，以后說到直接在Blender里面為機器人擺pose再說,很方便?，F(xiàn)在就不贅述了。

左鍵沒有用！

什么？左鍵沒有用？？

是的左鍵沒有用！

在我們初級渲染模型的操作中左鍵幾乎沒有什么用。但我總覺得它一定有什么不得了的作用等著我去發掘。



好了，一頓操作，把視圖調整到可以看到我剛才導入的模型了。

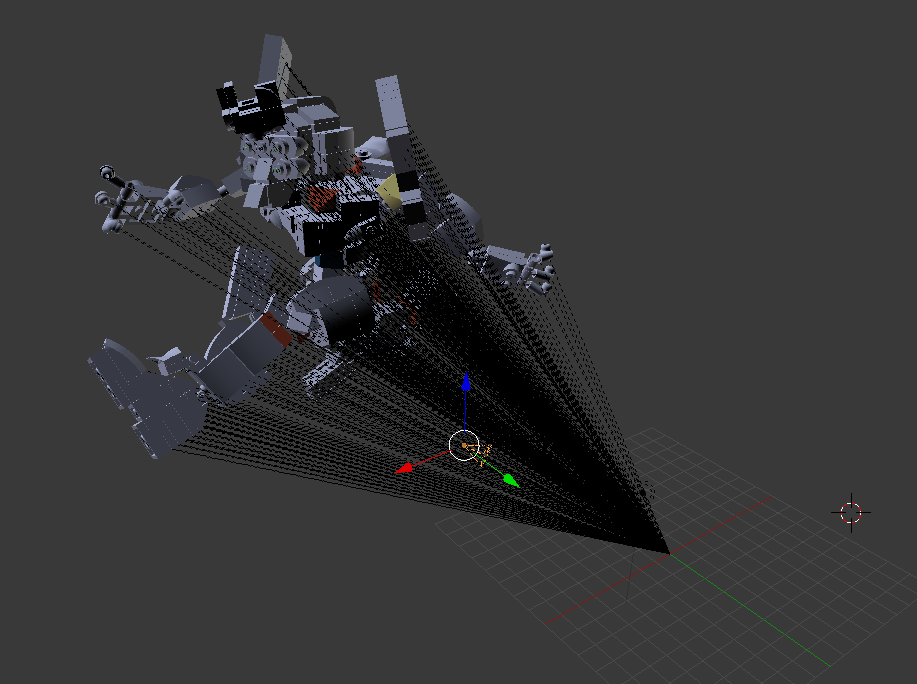

在無數條黑線中藏了一個東西，就是那個攝像機。

如果你們的物件很大很復雜，就要好好找找這個攝像機。右鍵選中它。

當然你也可以通過右上角的管理器里找到他，左鍵選中。

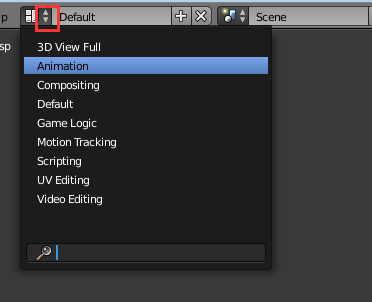

按這個，選擇animation

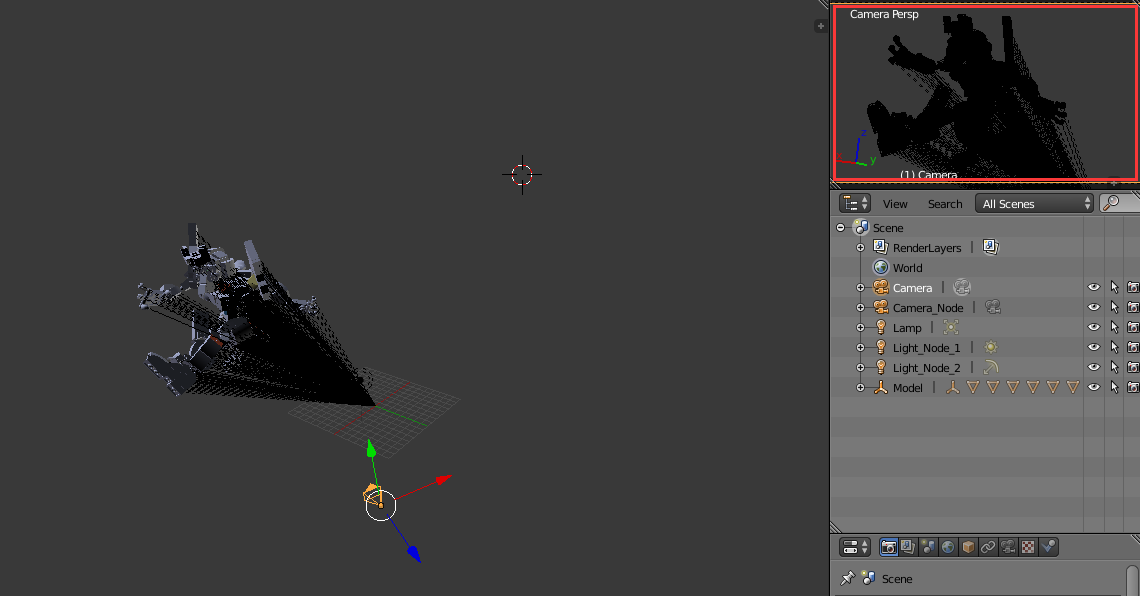

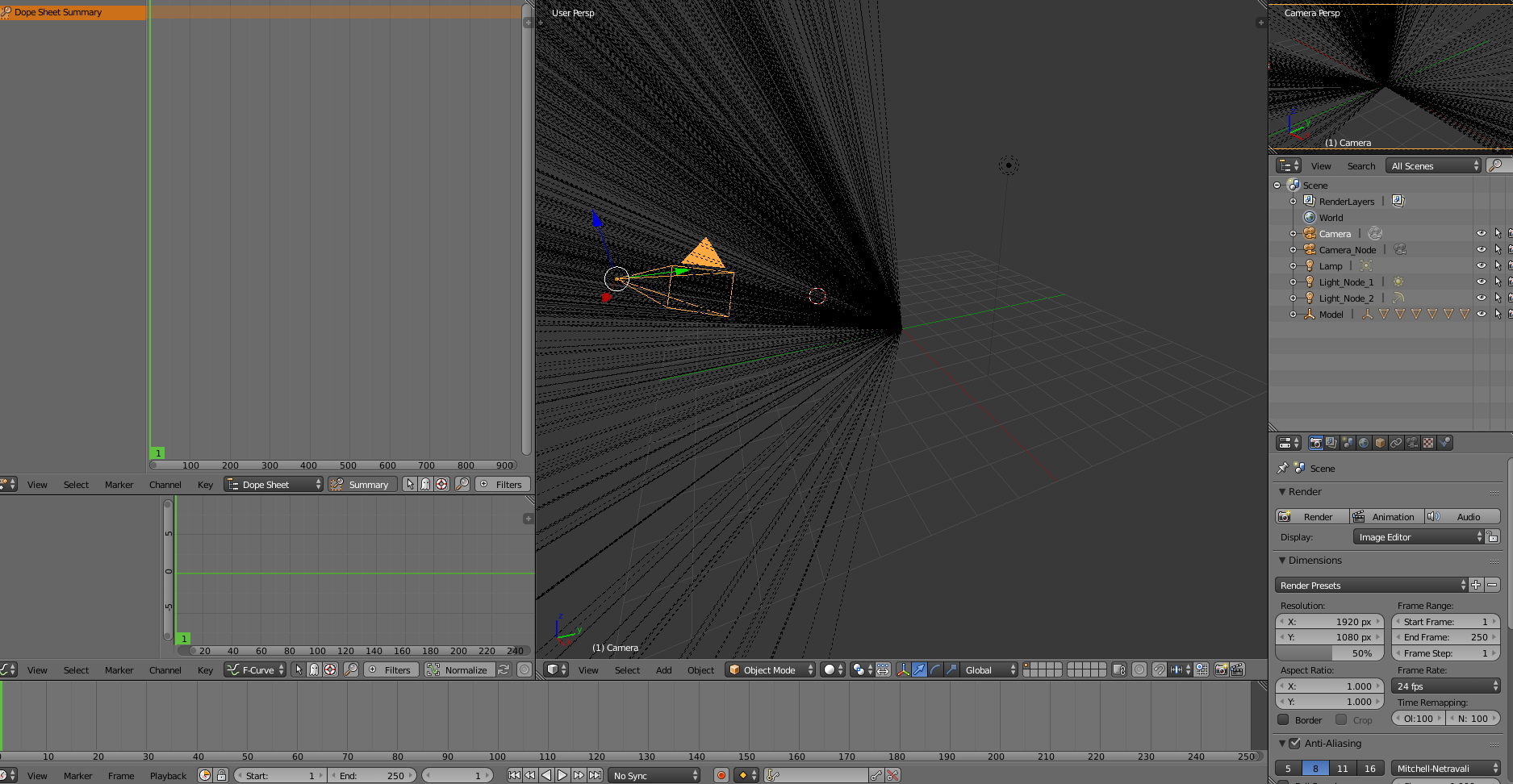

視圖突然間完全變了。這個是動畫的操作界面。我們需要的只是右上角camera的視野范圍而已。



又是一頓位置的操作，把camera設置到你喜歡的位置。看右上角那個視圖，就可以大致知道構圖和角度是怎樣的。

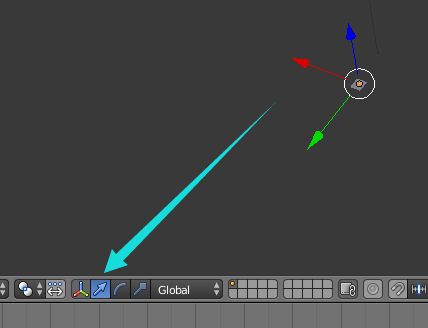

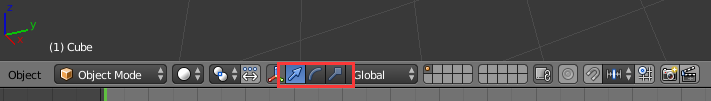

調整CAMERA的位置要用到下圖中的三個工具，第一個是選擇和移動對象，第二個是旋轉對象，第三個是縮放對象（縮放最好不要用，我們玩的是積木。）

 先預渲染一下，看是不是跟預想的角度差不多。不行就再調。直到調整到理想的角度。

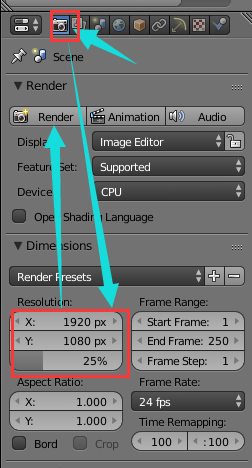

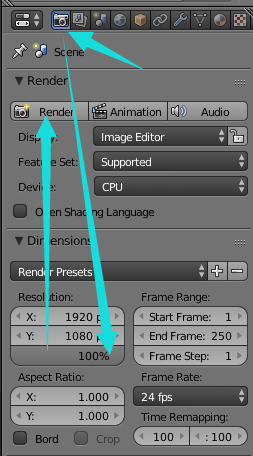

下方的渲染尺寸可以按照需要填，我這個是手機的屏幕尺寸。下方的25%是指只渲染25%的精度和大小，用來快速預覽大致效果。

恩，跟用studio渲染的那個角度差不多了。





這時右上角那個視圖不需要了，我們就切回default視圖。

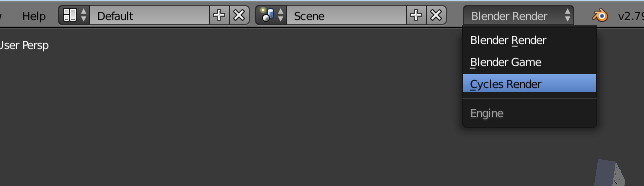

在視圖選擇的隔壁的隔壁，有一個下拉列表，選擇Cycles Render.

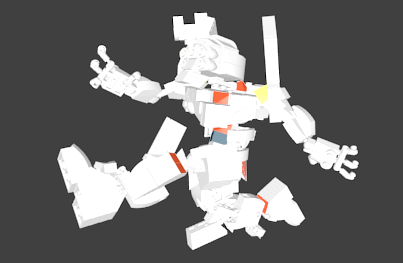

這個時候我們的模型顏色是灰白色的，只有一些莫名其妙的面有點顏色。

所以我們現在要把顏色給到這些積木件上。

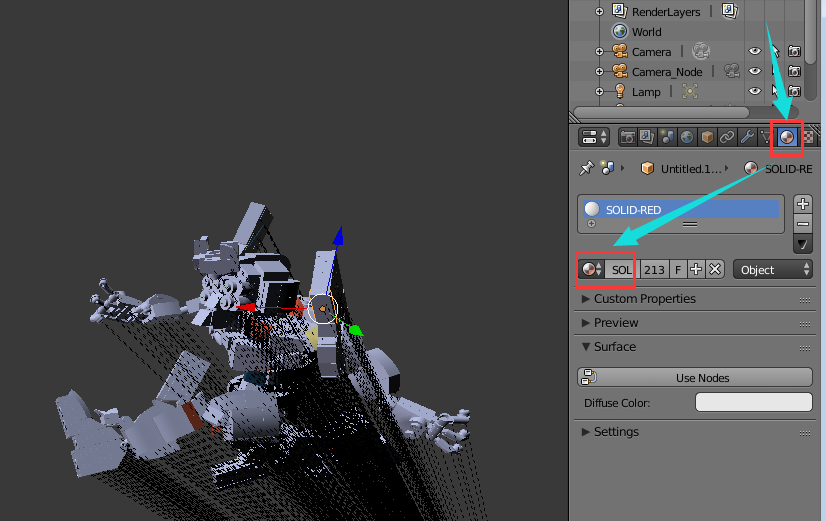

右鍵，隨便選中一個物體，點擊右圖里的材質球標簽。

在下方的具體的材質球列表里選擇材質球。

不過從suteio里導出的文件已經掛上了準確的材質球。不用重新選擇。

只不過這些材質球在轉換格式和軟件的時候質感和色彩丟失了。

我們要做的是把這些顏色設置回來。

下面給予的設置都是參考值，不是絕對值。我們可以自己摸索一下，設置自己喜歡的效果。

點preview,。是材質球的效果預覽。

再點use nodes按鈕

從列表里選擇Principled BSDF材質.

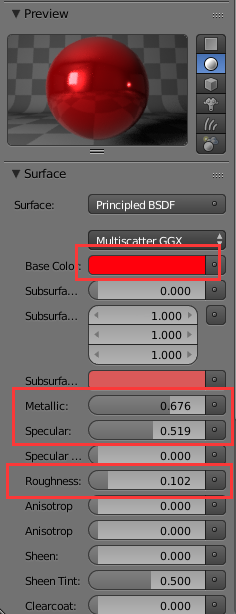

材質球最最基礎的調整如下圖。

用基本相近的參數調整出其他的顏色。





要說的是最后那個玻璃綠色。

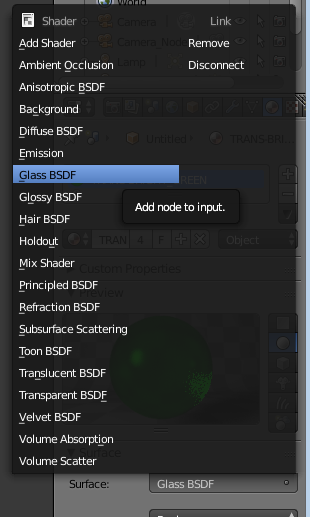

其實只是在選擇shade的時候選擇Glass Bsdf再調整一下參數就行了。

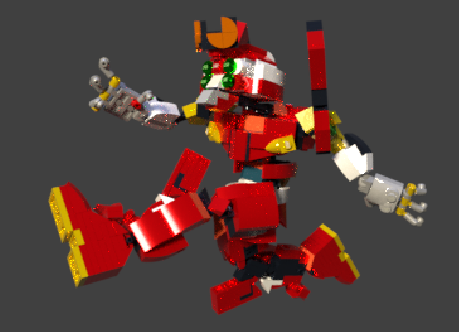

這個時候再用低解析度渲染一下，看看顏色是不是都到位了。



這之后就開始打光。

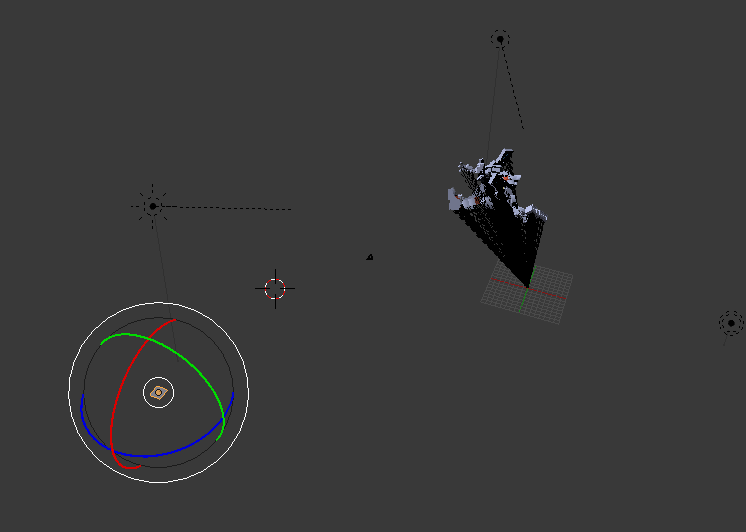

當studio導出模型的時候，渲染引擎里預制的燈光也被同時導出了。所以才能在blender里被看到。

第一個是點光源，類似一個蠟燭那樣的圓形輻射有衰減的光源。除非做室內之類有燈光的，否則這個光源其實作用不大。

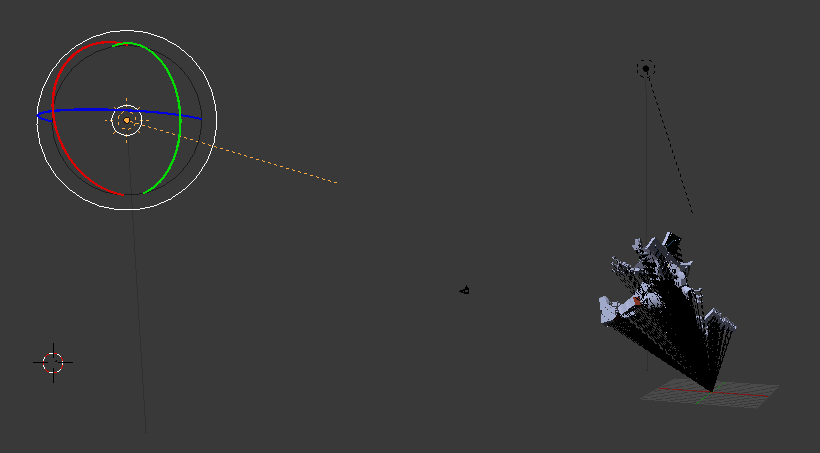

第二個是太陽光，是用來模擬太陽光照的帶方向的全局光。

太陽光的入射角度不同呈現的時間段和氛圍也不一樣。

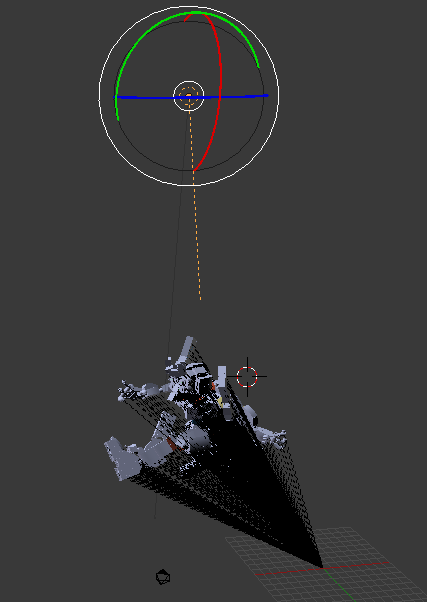

第三個是半球光，

在studio里，太陽光和半球光是重合的。

但是我用偏暖一點的顏色太陽光來模擬太陽光源，而半球光則在模型上方向下90度左右，冷色調模擬天空的反射光。

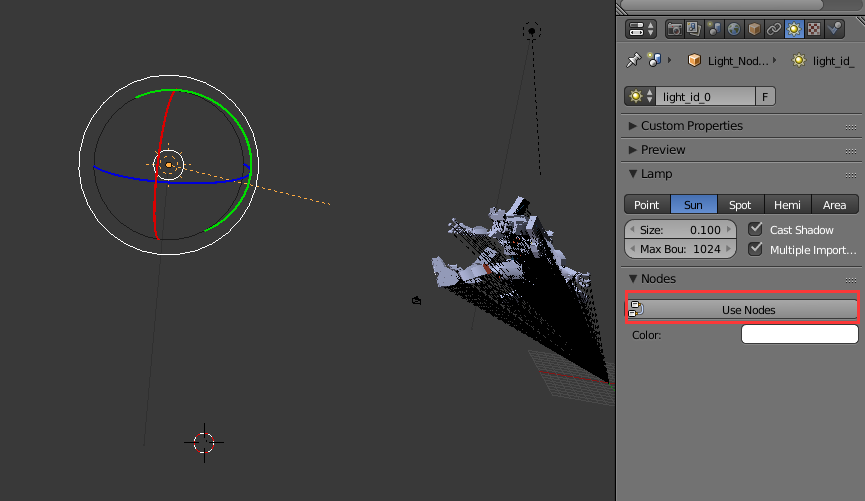

選中某個光源后還是在右邊點擊“Use Nodes”



調整他們的顏色和強度。

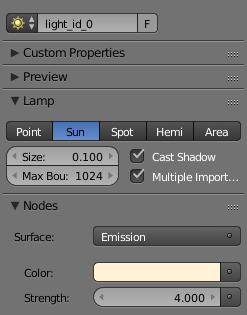

太陽光

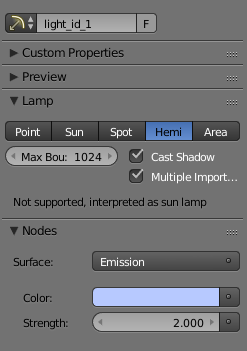

半球光

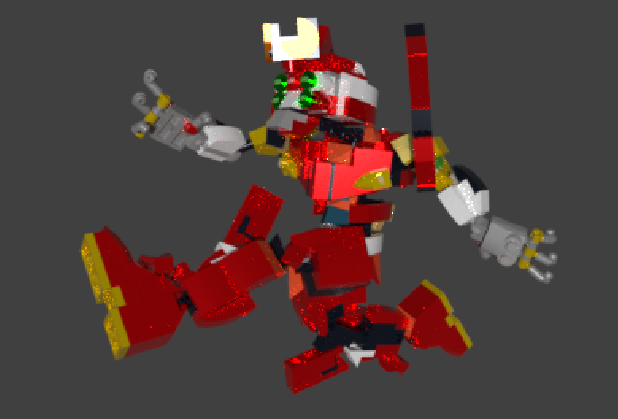

簡單的預渲染效果







為了更有存在感，需要一個地面。

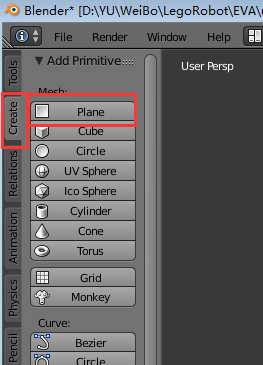

點一下，就會在場景里出現一個片。

跟先前調整camera一樣用這個工具移動這個片。

用這個工具放大這個片

到對象的腳下。

在選中這個片的情況下，選擇材質球標簽。

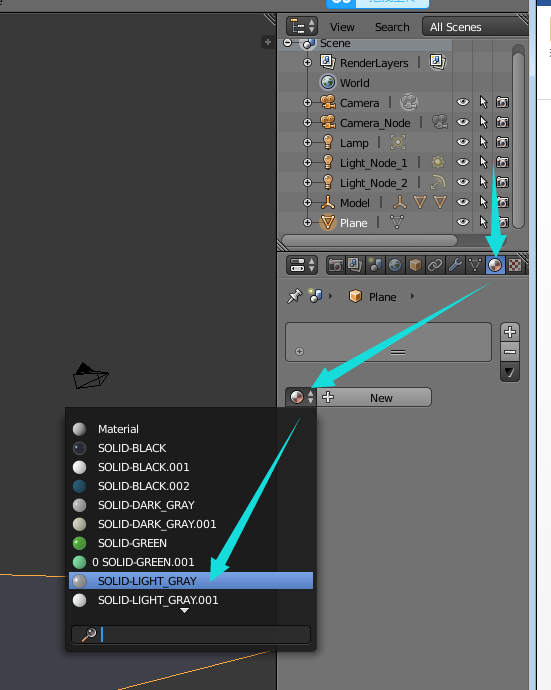

點下方材質球選擇邊上的上下箭頭，呼出選擇材質球。

挑選一個剛才你已經給過顏色的材質球?；疑畈欢喟伞?/p>

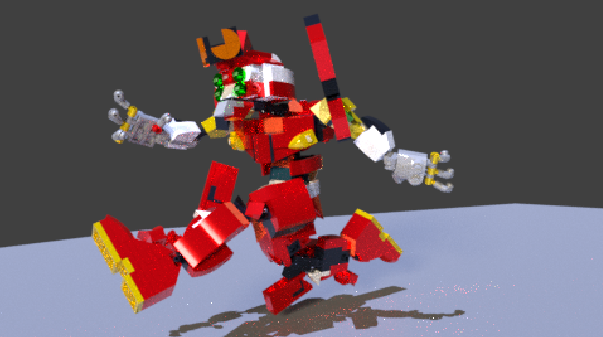

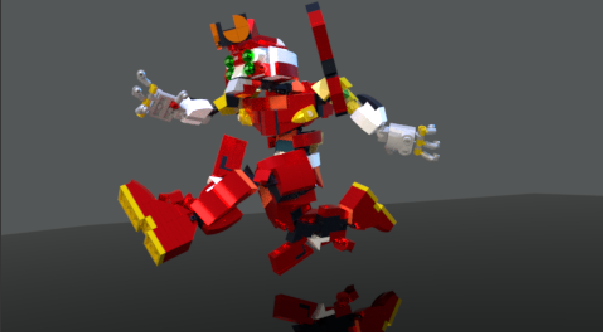

粗略地預渲染一下。

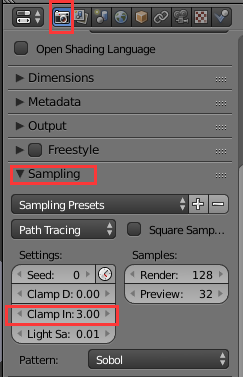

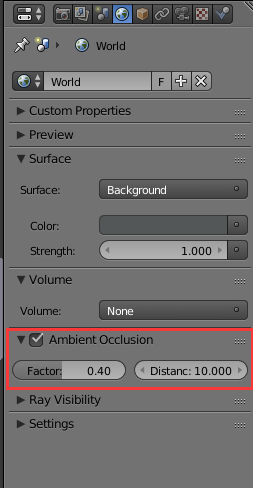

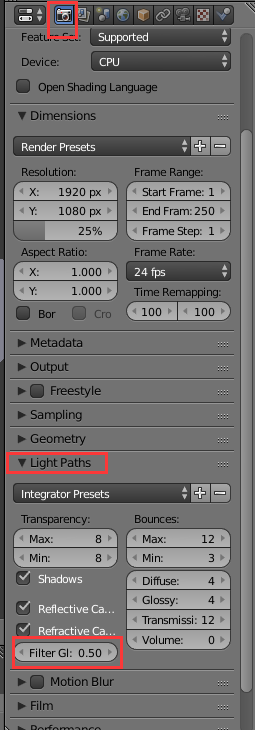

然后要做一些渲染的環境設定。

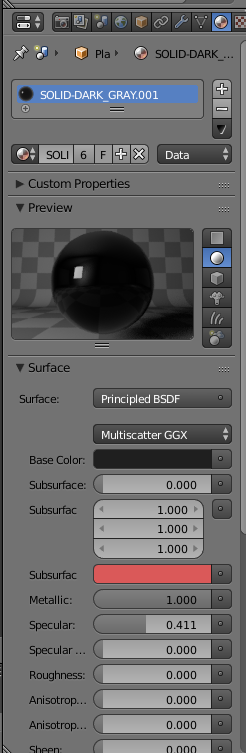

為地面那個片設置一個黑色的鏡面反光材質。



感覺已經越來越接近想要的效果了。

把前面說到的各項參數都微調一下。

做最后的渲染之前把渲染尺寸調整到100%。最后按render按鈕。

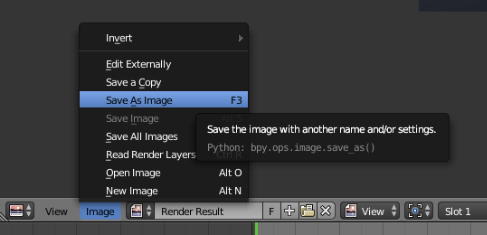

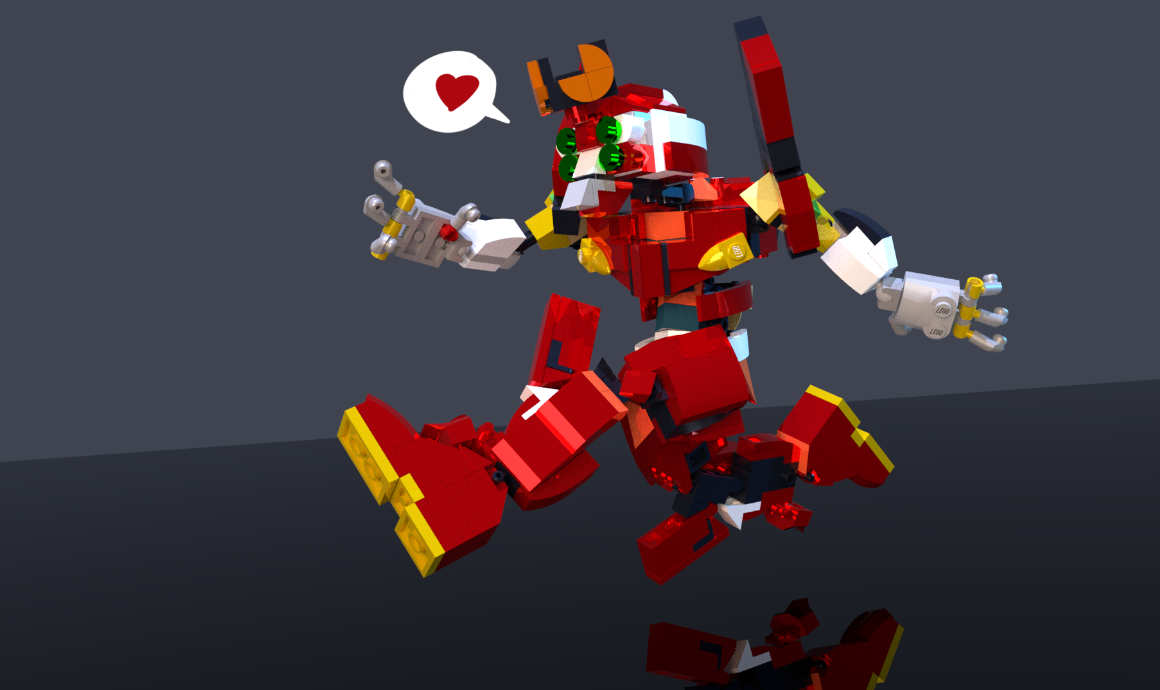

好了，成品就完成了。用左下角的命令來保存渲染出來的圖片。



這個軟件還有很大的余地可以讓我們?nèi)ャ@研。有時間和精力的朋友們，我們一起努力把作品越做越好吧！

當然，如果你喜歡這個小玩具，也隨時歡迎來我店里參觀交流哦。
