1.倒車影像定義

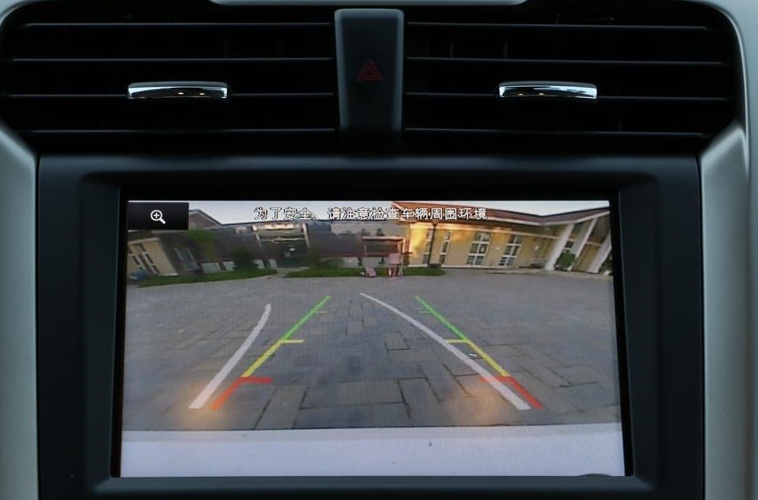

中控顯示屏顯示倒車時后攝像頭拍攝的畫面，并顯示相應的倒車軌跡線。

2進入方式

用戶掛上R檔出現倒車影像界面。

3.出廠模式說明

車子在出廠時會有默認的倒車影像設置。

出廠模式：用戶可恢復出廠設置的倒車線，在此基礎上調整倒車線。注：系統做恢復出廠設置時，不能刪除出廠時設置的倒車線數據。





4.快速倒車時間限制

過程	要求時間
“多媒體接收到R檔”到“多媒體進入倒車影像畫面”	≤1.5s



5.系統邏輯

掛R擋自動進入倒車影像界面，對于用戶的手動操作處理如下表：

用戶手動輸入行為	對應處理
調節音量	保持倒車影像，界面懸浮在影像界面之上，可調節音量
上一曲/下一曲	保持倒車影像，響應相應功能
藍牙電話打入	保持倒車影像，界面懸浮在影像界面之上，可掛斷電話
操作模式按鍵、語音按鍵、撥打電話、空調、home按鍵、返回按鍵、后臺按鍵、關屏、關機	保持倒車影像界面，不響應相應功能
R擋手剎拉起/放下	保持倒車影像界面
掛入N擋，駐車無效（手動擋）	保持倒車影像界面
掛入N擋，駐車有效（手動擋）	退出倒車影像界面
掛入其他擋車速≥10km/h（手動擋）	退出影像界面
掛入N擋（自動擋）	保持倒車影像界面
掛入P擋（自動擋）	退出倒車影像界面
掛入D擋≥10km/h（自動擋）	退出影像界面
R檔下，長按音量POWER按鍵	多媒體重啟，進行快速倒車界面

注：自動擋時R擋信號來源為TCU，手動擋時R擋信號來源為BCM。

無EPB配置時駐車信號來源為儀表，自動擋時不采集。

倒車影像配置無方向盤按鍵。

6.倒車隨動線

根據轉角傳感器，做倒車影像界面的倒車隨動線

7.圖片顯示要求

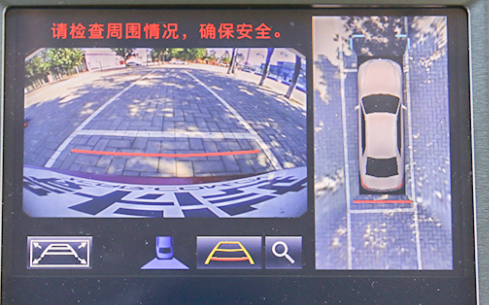

整車車體顯示需要統一，包括儀表上的車門打開、胎壓顯示、雷達報警圖標。以下圖僅供參考。界面的一側顯示車后視角，一側顯示車子俯視圖。

8.倒車?yán)走_(dá)

若整車配置倒車?yán)走_(dá)，則：

若倒車過程后方接近障礙物，則汽車后方會有雷達顯示，并報警提示音。
