今天制作一下如圖所示的小動圖，要用到AI和AE相結合。AI確定其移動位置，AE制作動態效果。

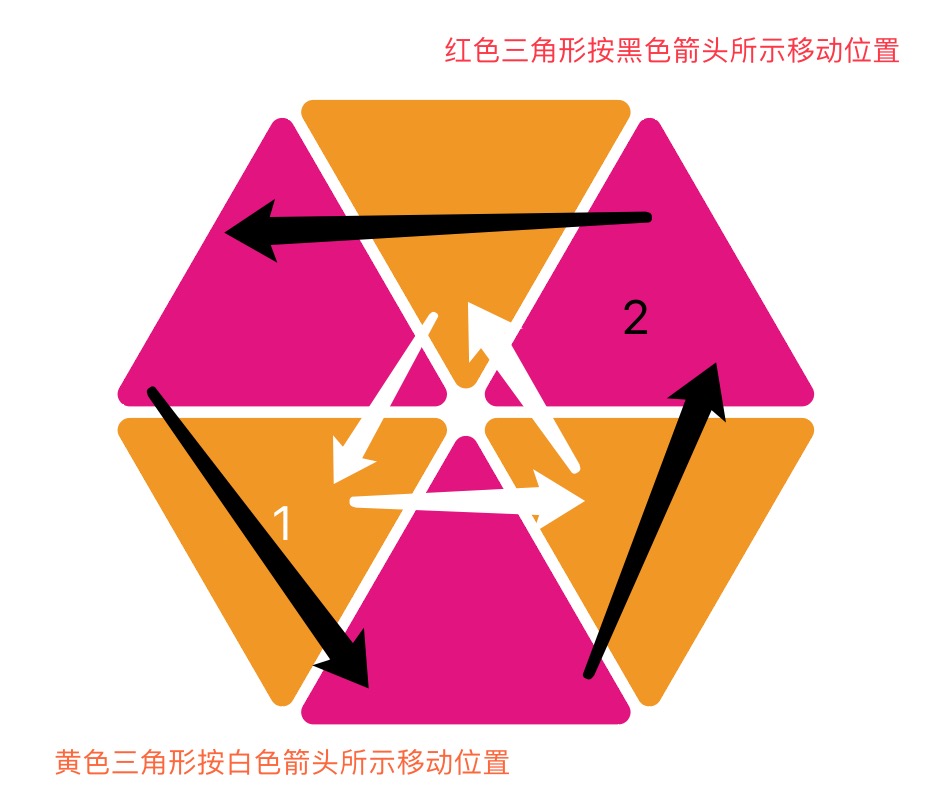

首先分析一下該圖是如何運動的：先觀察一下黃色的小三角，從左往右往上移動，并同時進行旋轉。紅色也是一樣就是位置不同，進行同樣的運動。

一. AI軟件的制圖。（在AI里設置好這些小三角的位置）

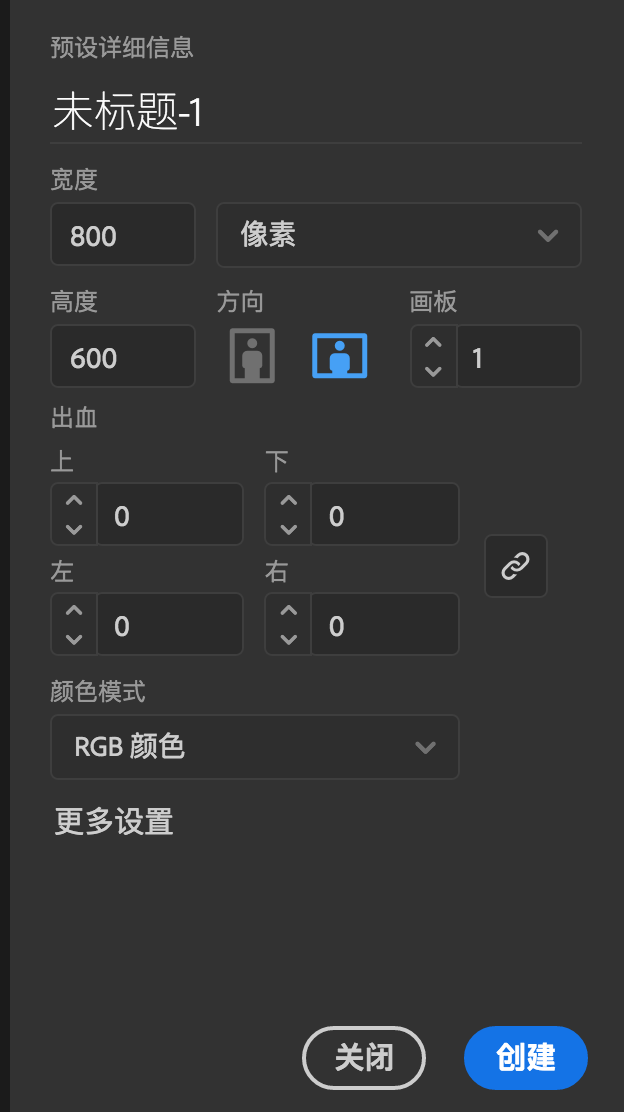

1.打開AI軟件，新建文檔（ctrl  N）設置好參數。

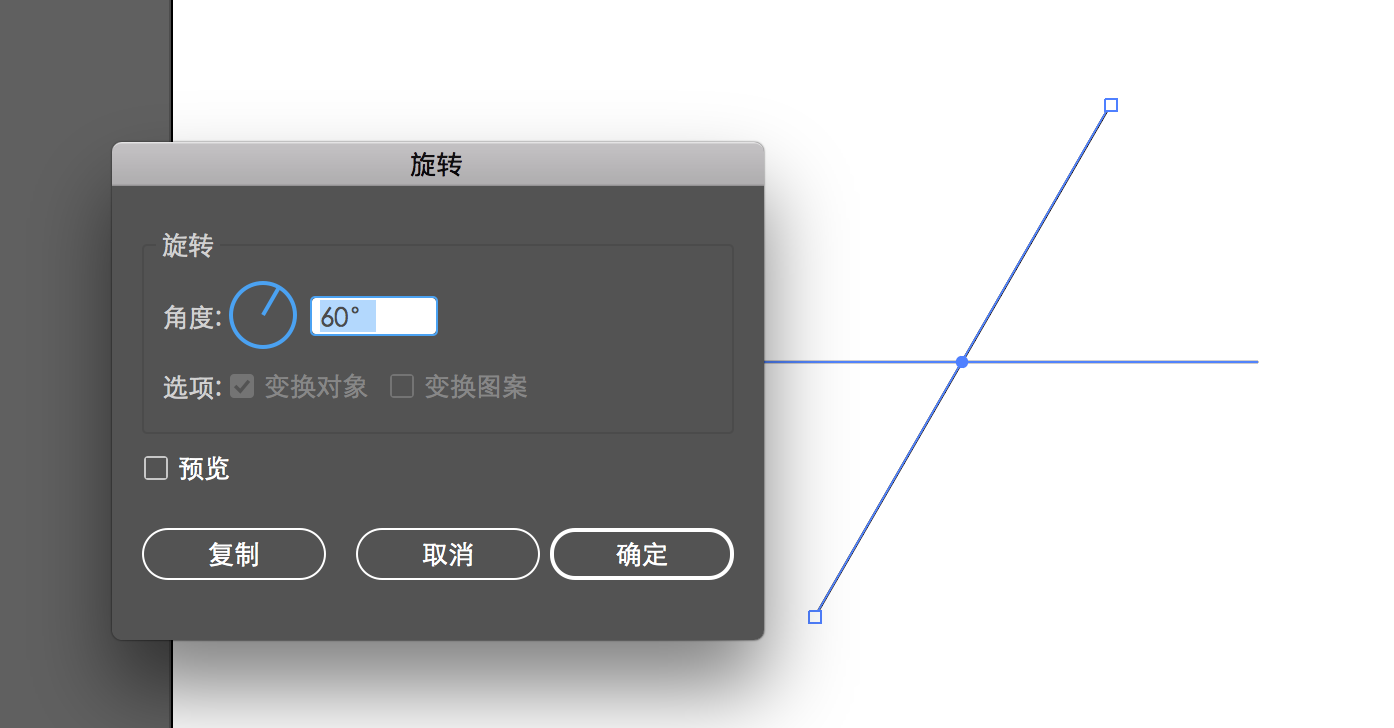

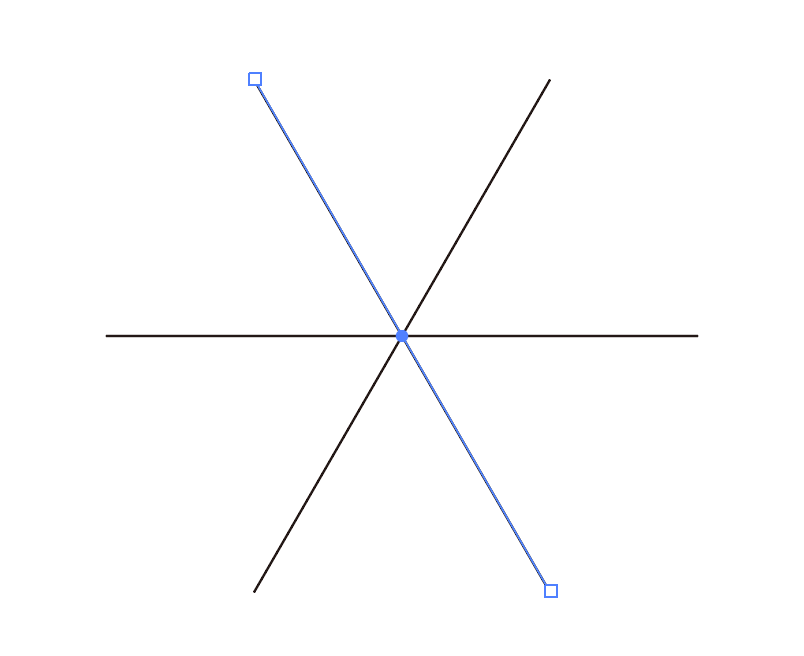

2.用“直線工具”畫一條線。單擊右鍵，選中“變換”里的“旋轉”，將“角度”改為：60°，點擊“復制”按鈕。之后再：ctrl  D（重復參數制作另一條線）。這樣我們可以得到如下圖。

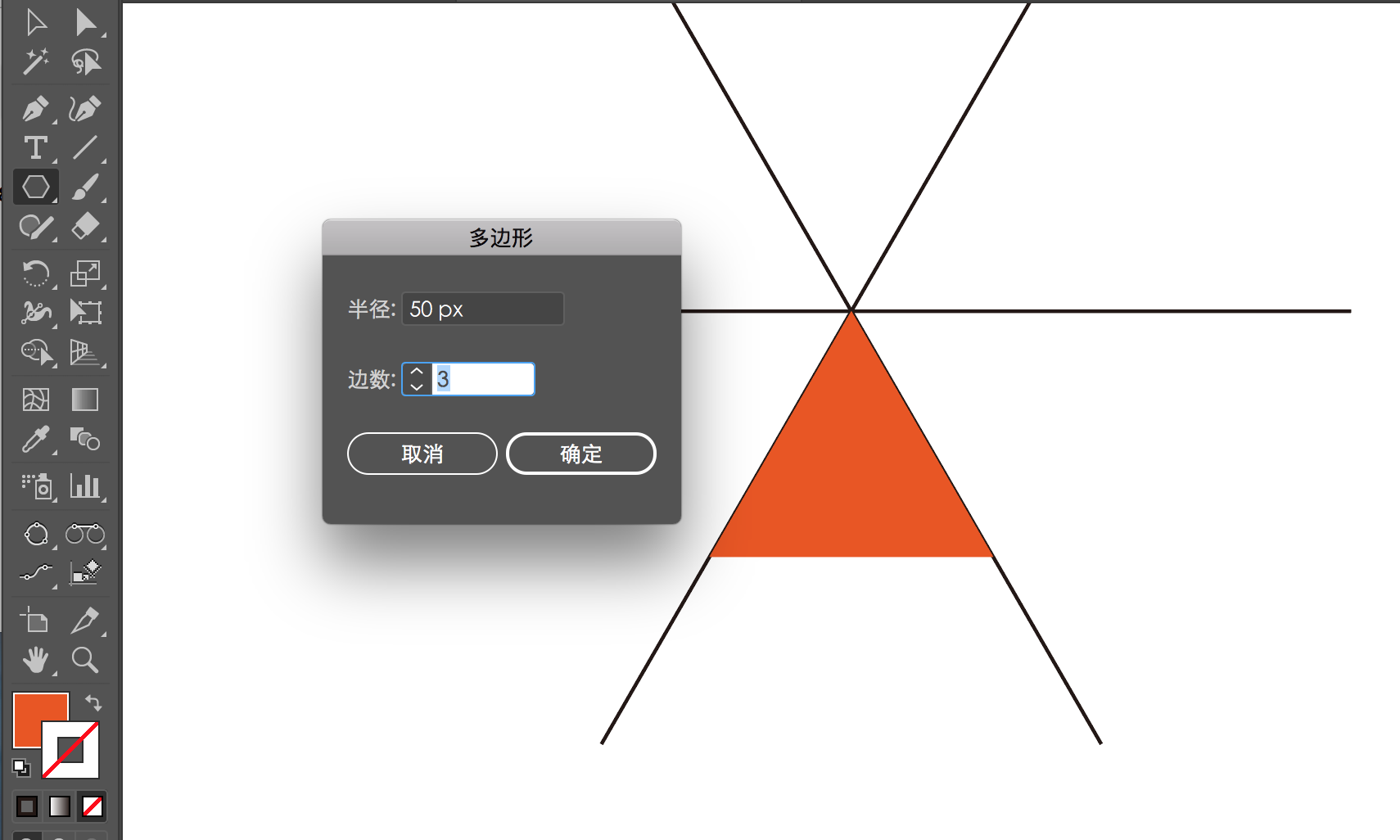

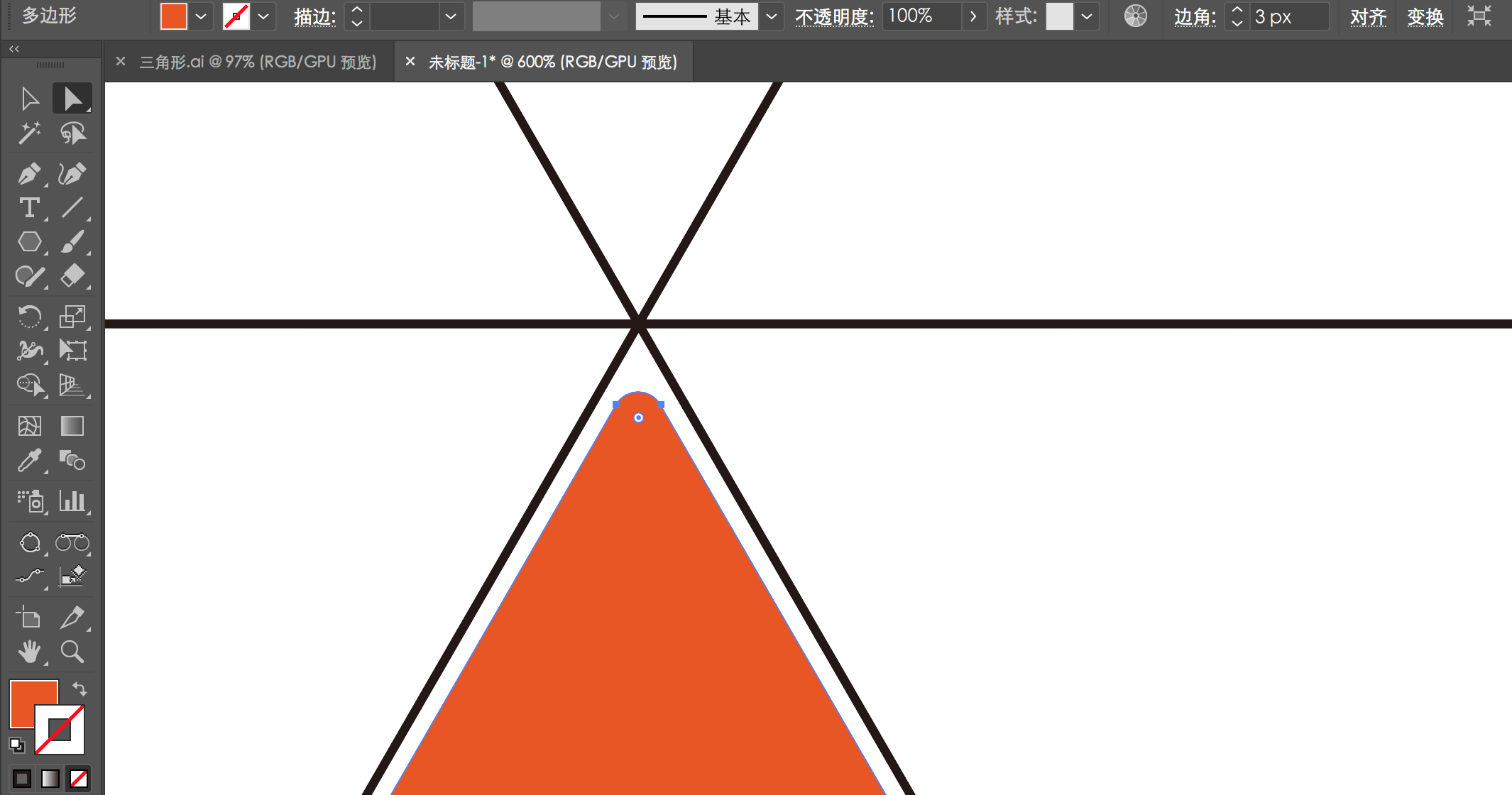

3.選中“多邊形工具”繪制三角形，長按左鍵，調出多邊形屬性設置。給三角形填充顏色并調整其位置，使其頂端和線段交叉點重合，再往下垂直移動適當距離。之后再調整其“邊角”設置為3px。

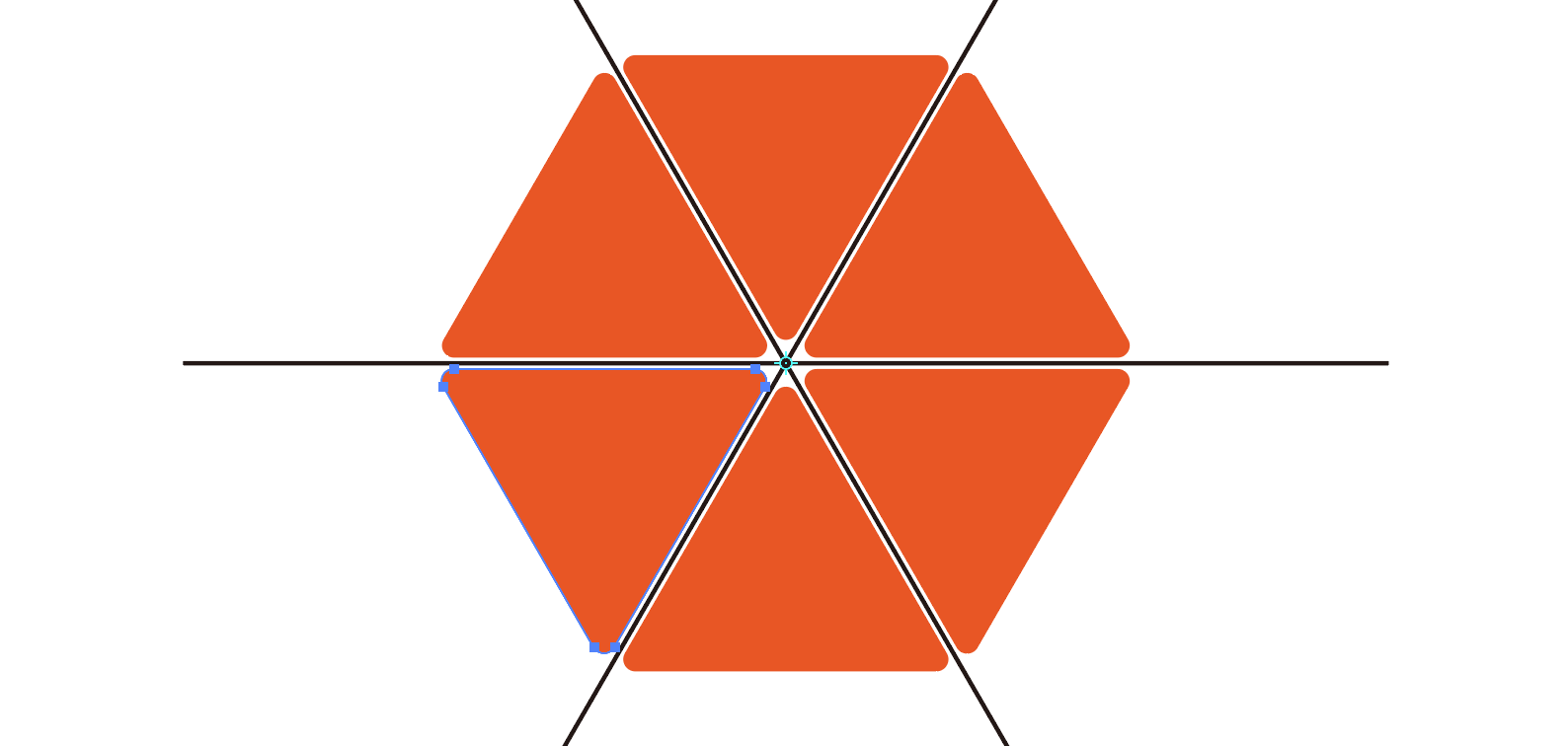

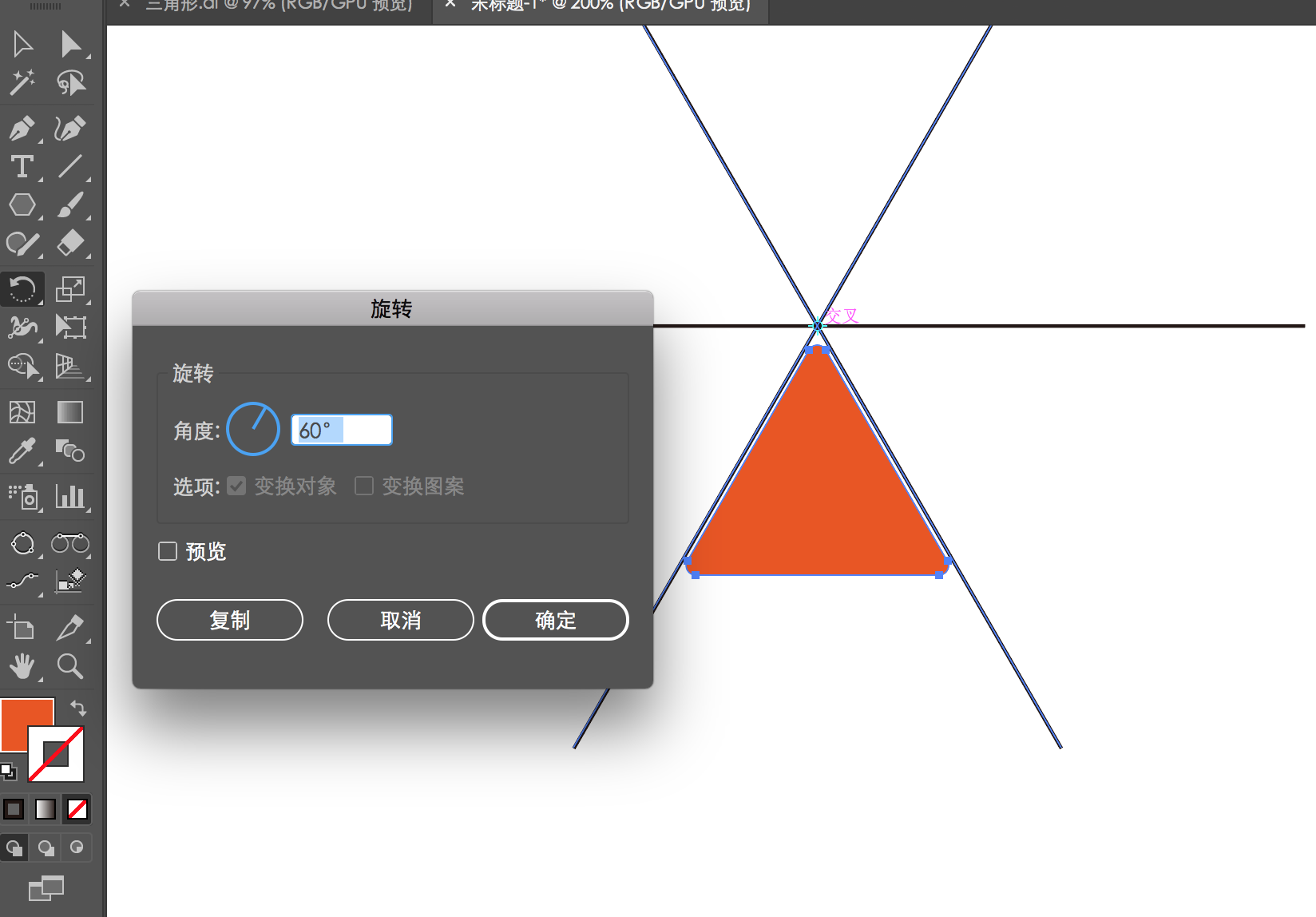

4.選中三角形，點擊“旋轉”工具，按住alt，鼠標移動到線段的交叉點位置直至其出現“交叉”一詞，點擊鼠標左鍵，設置旋轉參數60°，點擊復制。之后再  ctrl D  4次，復制三角形。修改一下對邊的顏色。再將直線段刪去，這樣我們就確定好了小三角的移動位置。存儲為AI文件。

二. AE軟件的制圖。（制作動效）

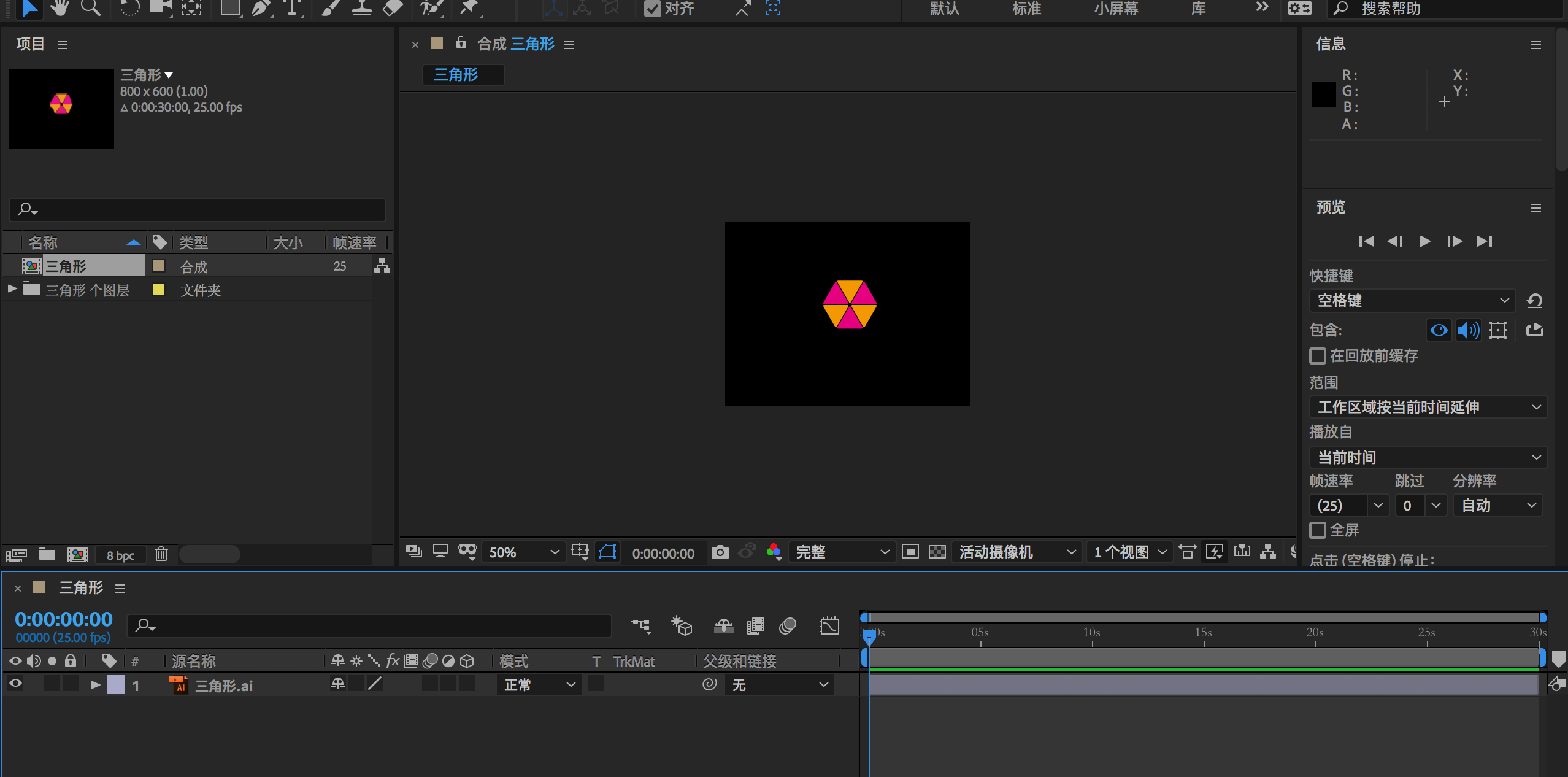

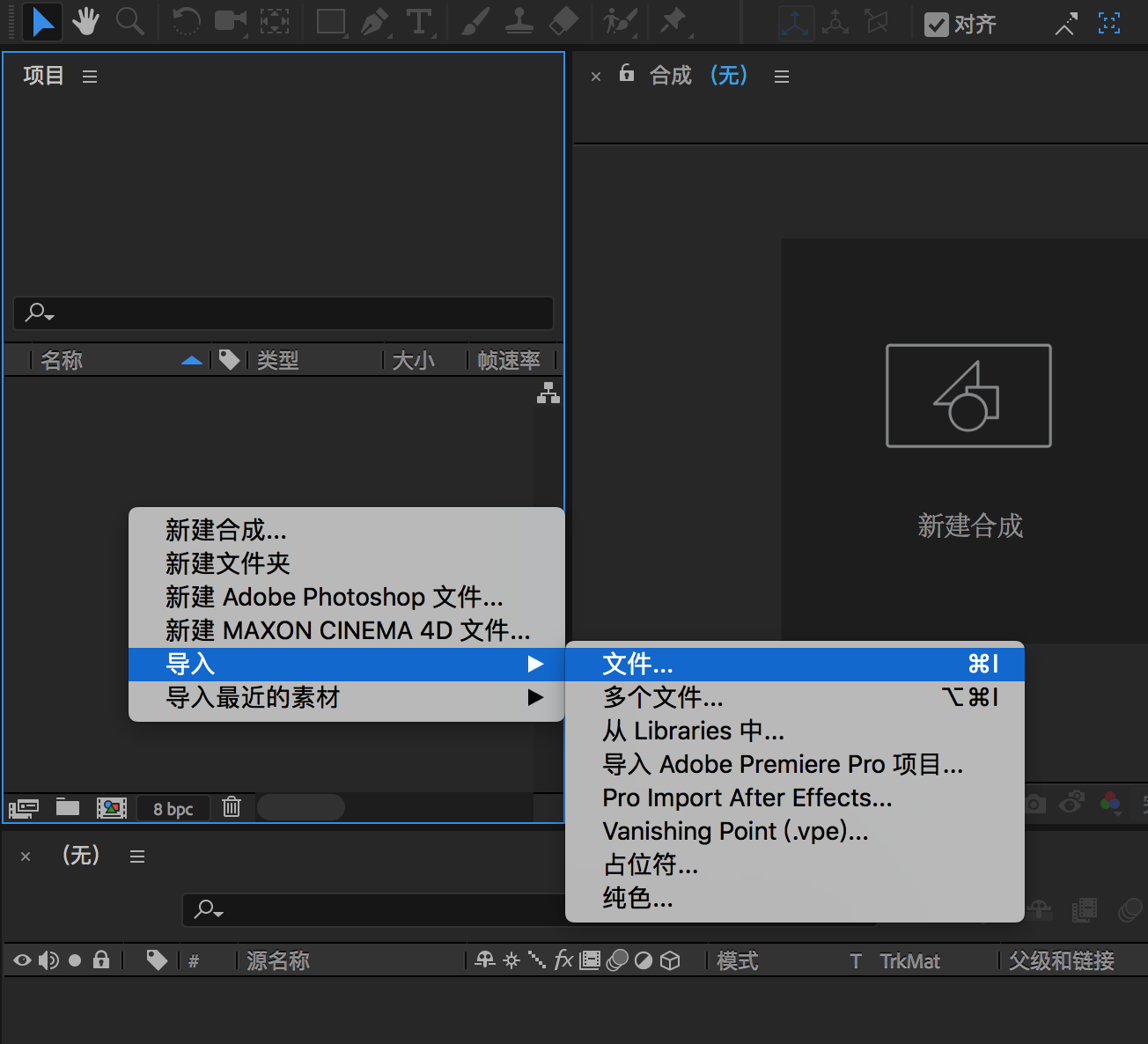

1.打開AE軟件，在項目空白處單擊右鍵，導入文件，將剛做好的AI文件導入AE中，導入為“合成”，點擊“打開”。

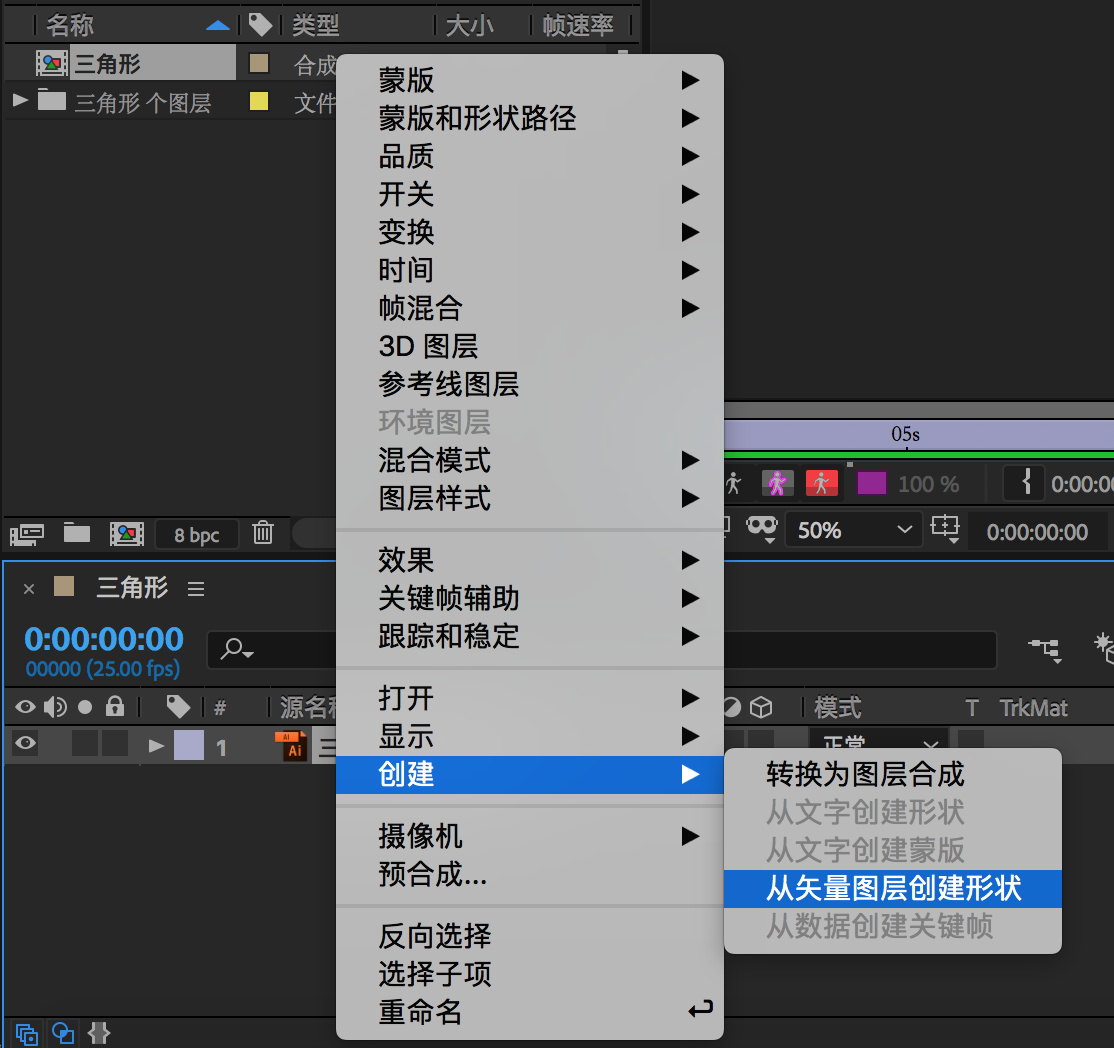

2.雙擊一下“三角形”合成，在下面就出現一個圖層，選中圖層，單擊右鍵，選中“從矢量圖層創建形狀”。刪除原來的AI圖層。

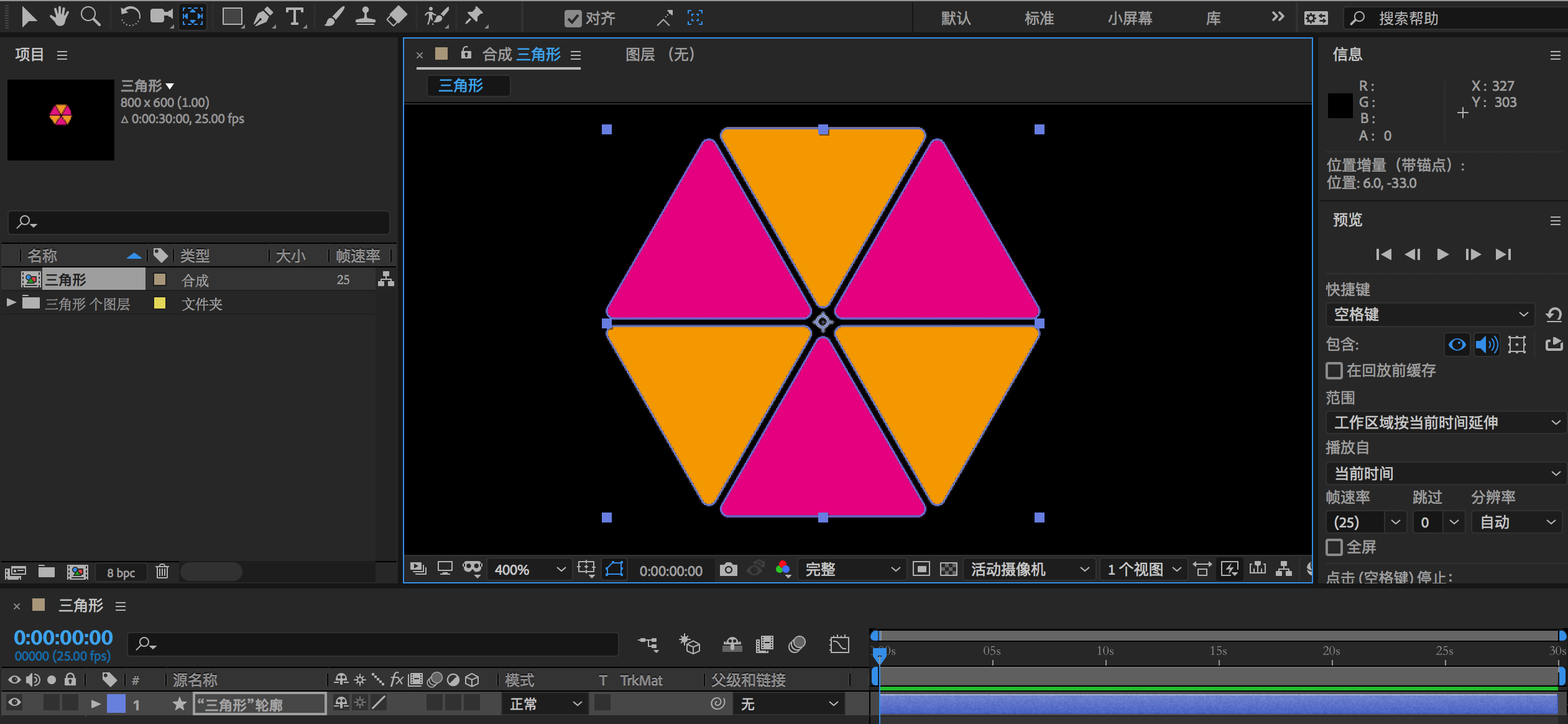

3.使用“向后平移（錨點）工具”，按住ctrl , 將中心錨點放置在三角形中心位置，再調用對齊窗口，將整個圖形放置在畫布中心（點水平對齊和垂直對齊）。

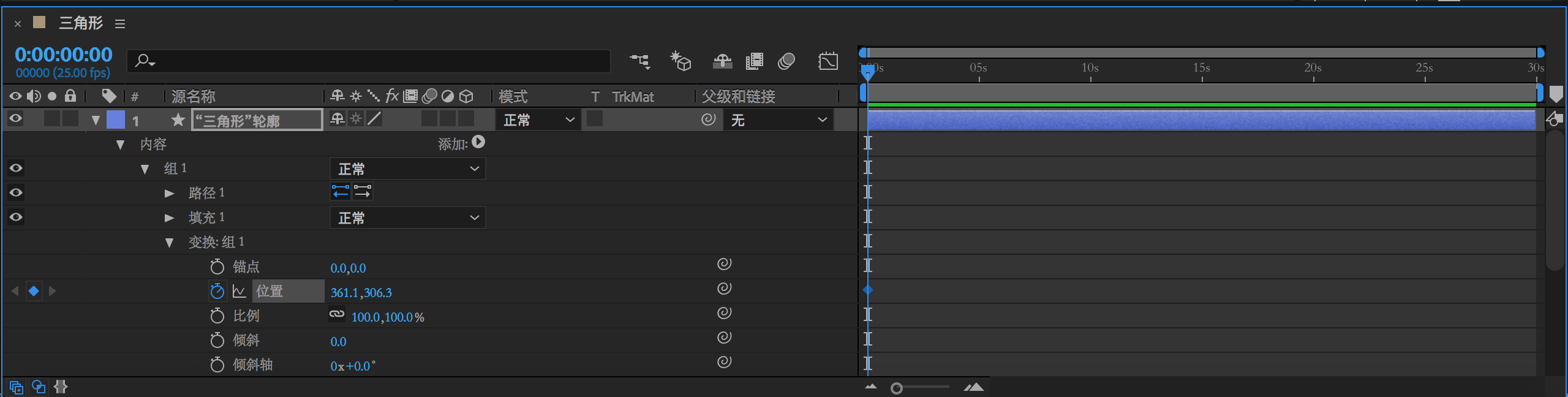

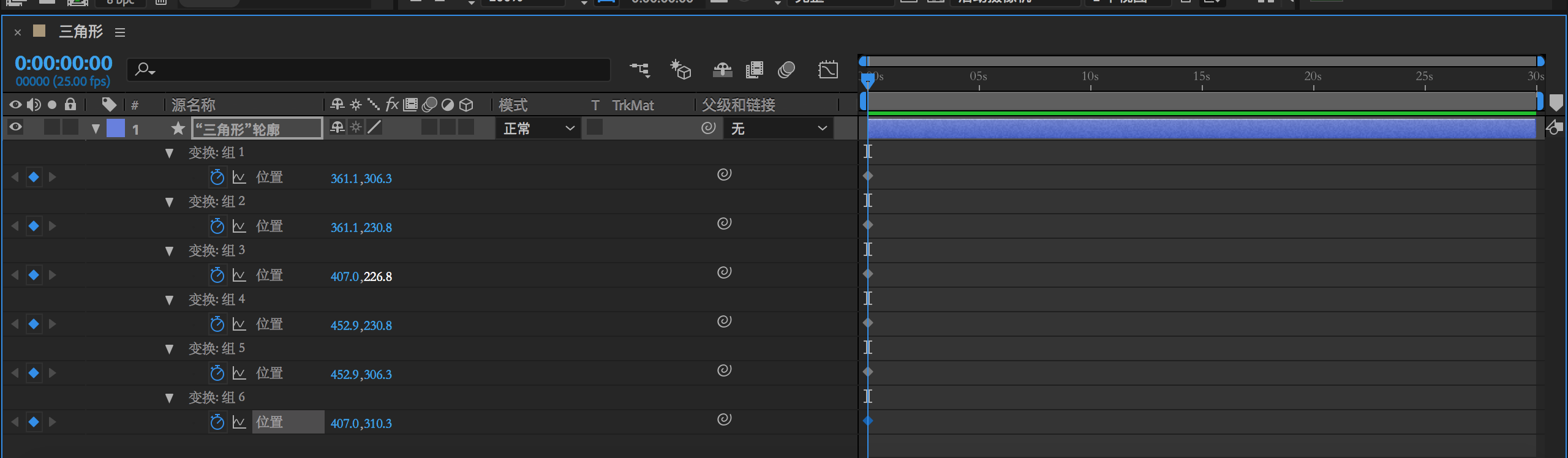

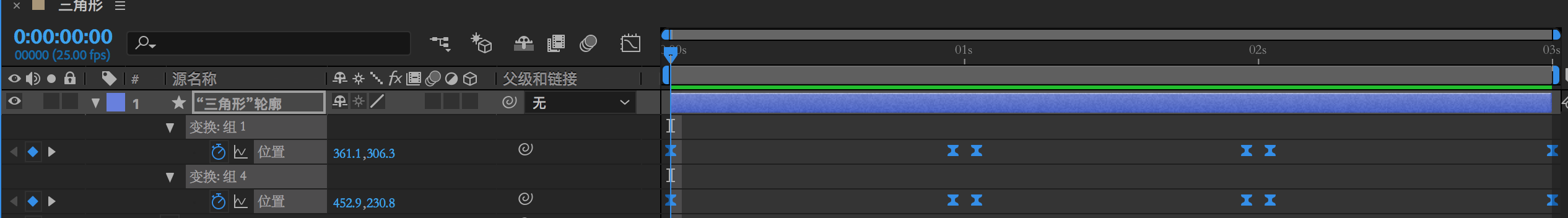

4.依次點開圖層，給所有的組“變換”的“位置”添加關鍵幀。之后按U鍵，調出添加了關鍵的的內容。

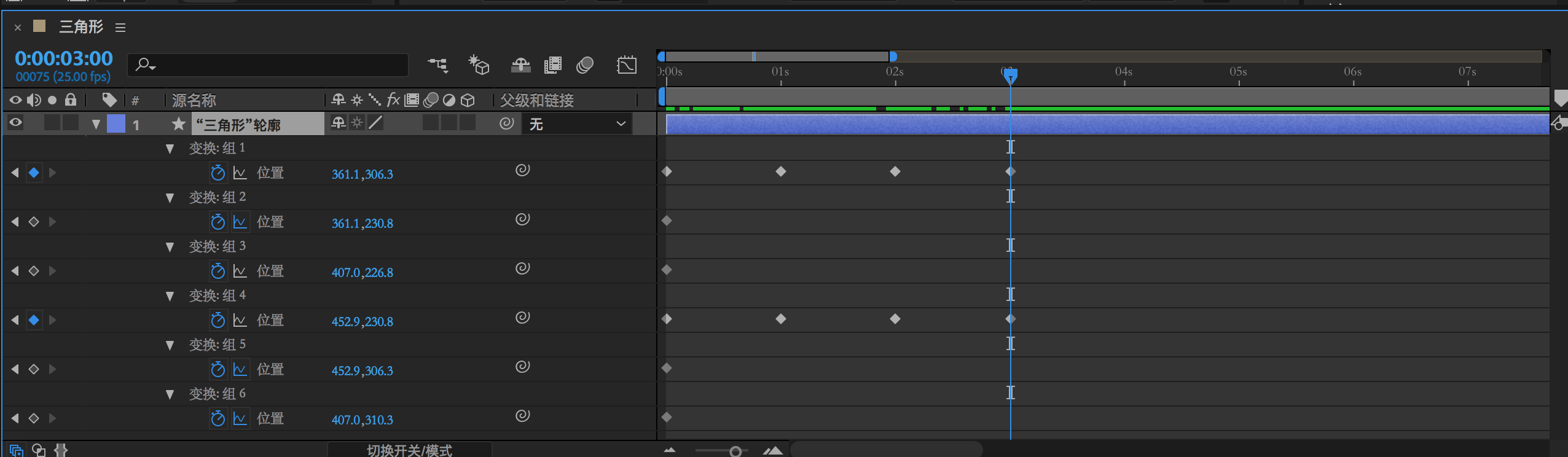

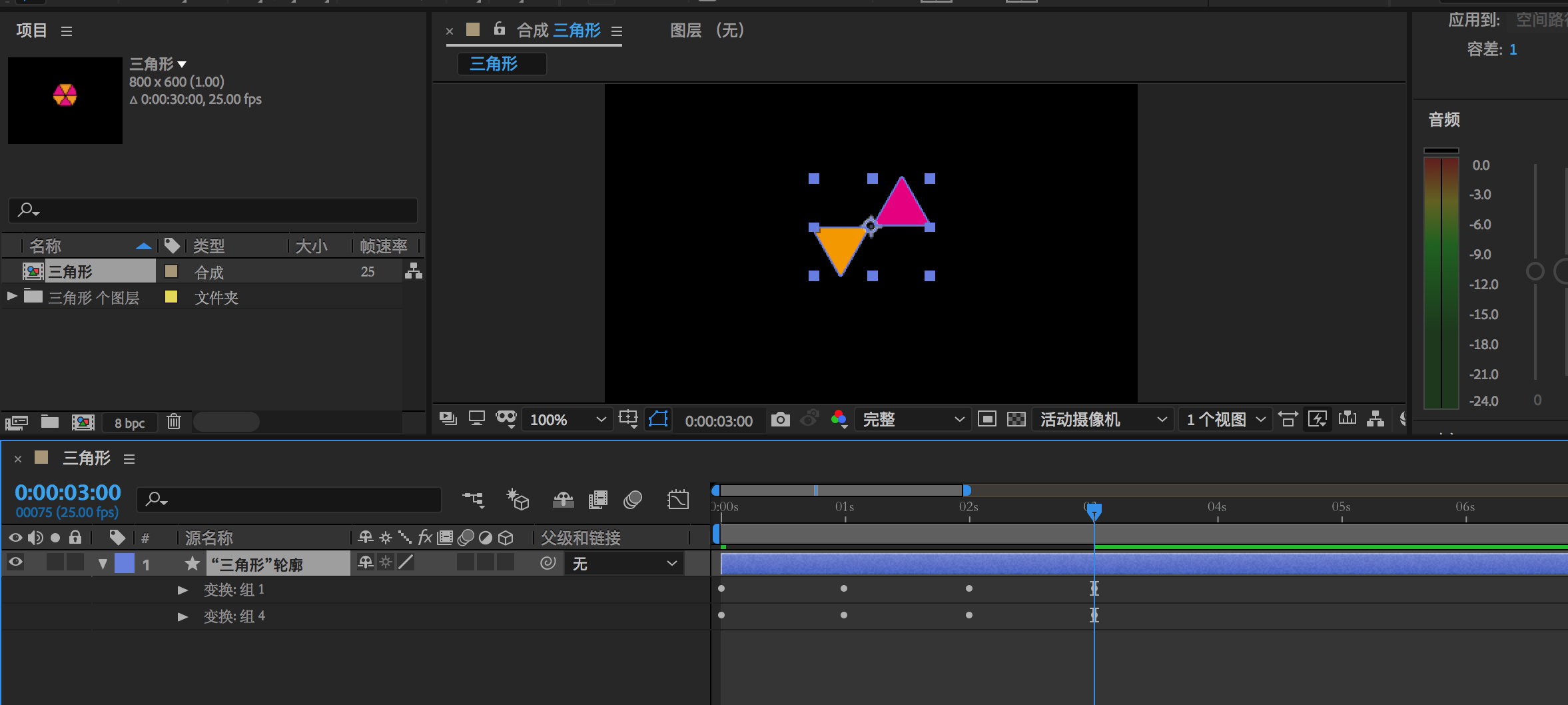

5.根據之前分析的三角形運動軌跡：首先黃色三角形“組1”先移動到“組5”，再移動到“組3”的位置。所以將“當前時間指示器”放在1s的位置，將“組5”的位置關鍵幀復制給“組1”（點擊“組5”位置關鍵幀，ctrl C 復制，再點擊“組1”，ctrl V 粘貼）；將時間軸放在2s的位置，將“組3”的位置關鍵幀復制給“組1”；再將時間軸的位置放在3s的位置，將“組1” 0s的關鍵幀復制一下，形成位置的循環移動。（時間導航器對時間軸進行縮放，可以控制時間間隔距離）

在紅色三角形“組4”先移動到“組2”，再移動到“組6”。方法如上。

添加好關鍵幀之后，將多余的組（刪掉2，3，5，6，它們的存在主要是為了確定位置）。

6.在移動“當前時間指示器”時，會發現三角形在移動時距離會擴大，這時需要調整關鍵幀。

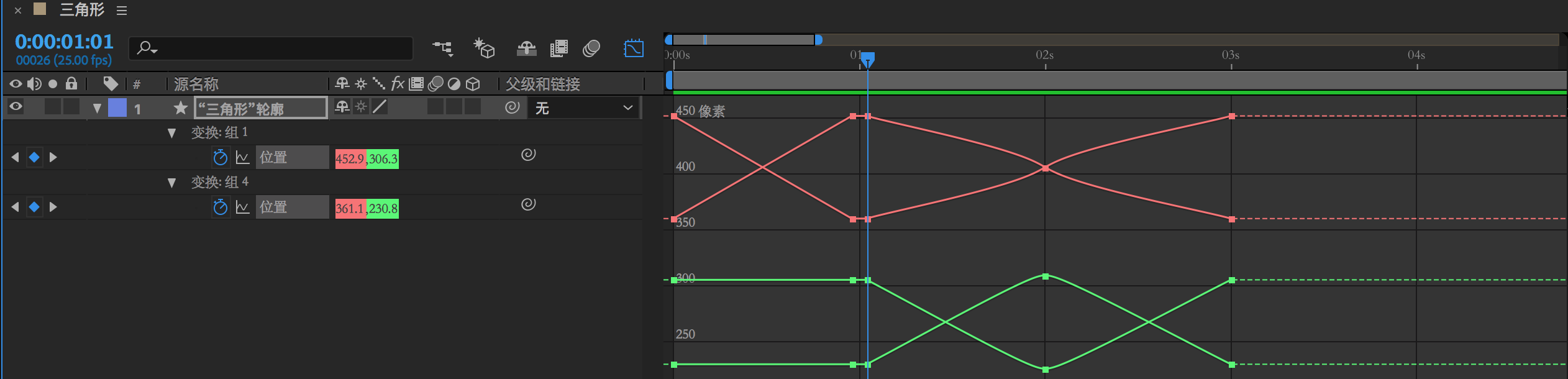

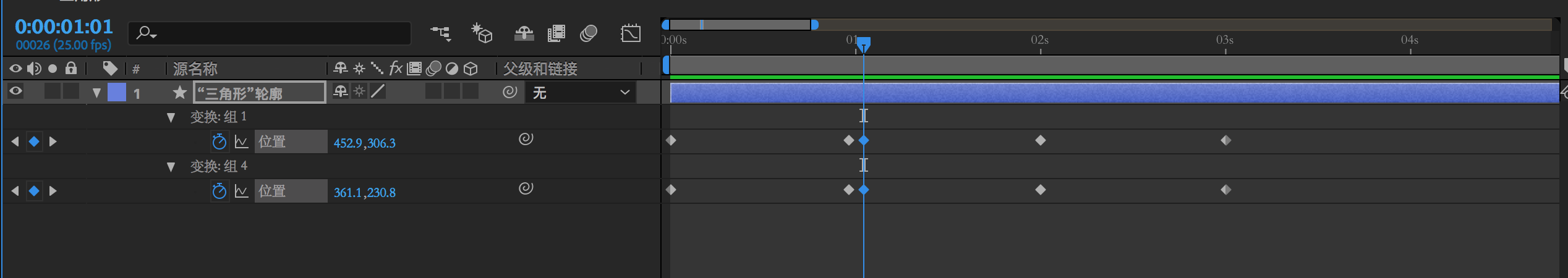

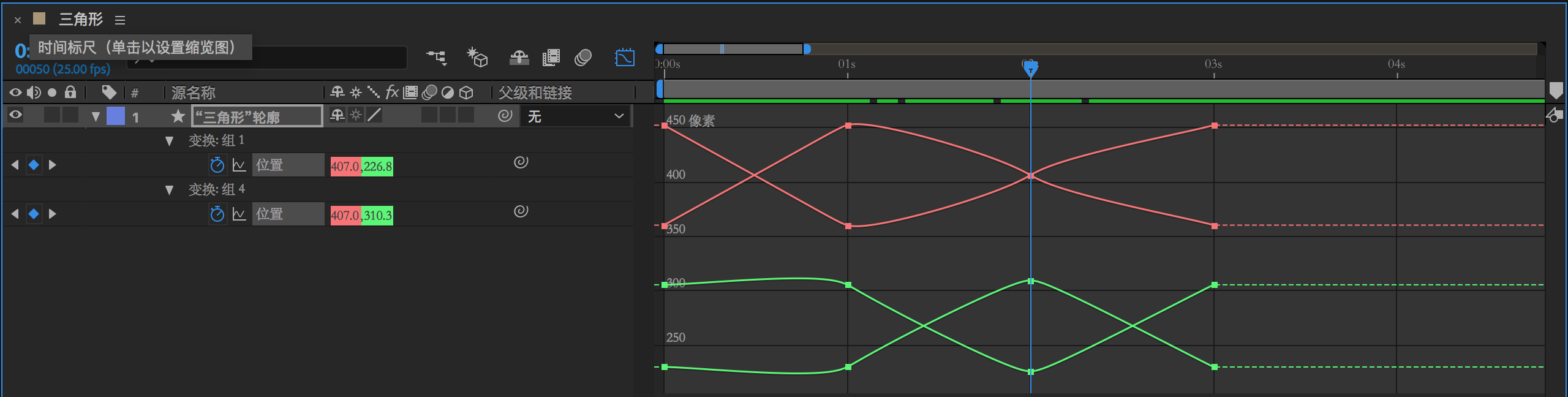

點開“圖表編輯器”，會發現，運動曲線是有幅度的曲線，在靠近關鍵幀的位置會有一定的起伏，所以，需將關鍵幀左右的數值調成一致。即將1s處的關鍵幀向前移動一幀，再將指示器往后移動一幀，復制一層原來的關鍵幀在該位置上，中間空出一幀。這時再打開“圖表編輯器”，會發現1s之前的運動曲線都是直線了。

同理，將2s處的關鍵幀做同樣處理。

最后給所有幀添加“緩動”（選中所有幀，右鍵選擇“關鍵幀輔助”“緩動”），讓效果更加自然。

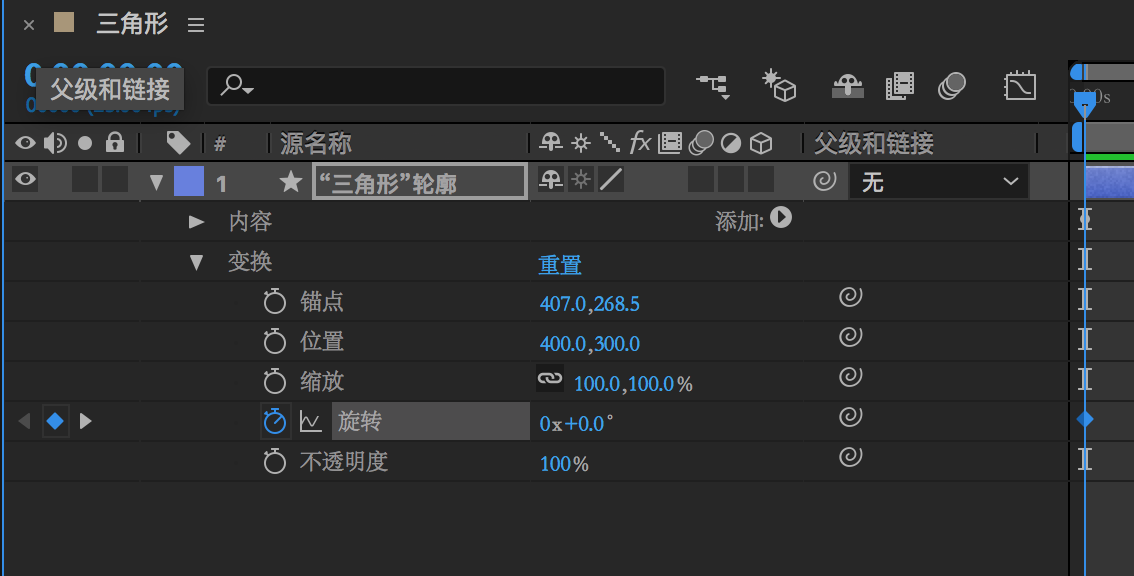

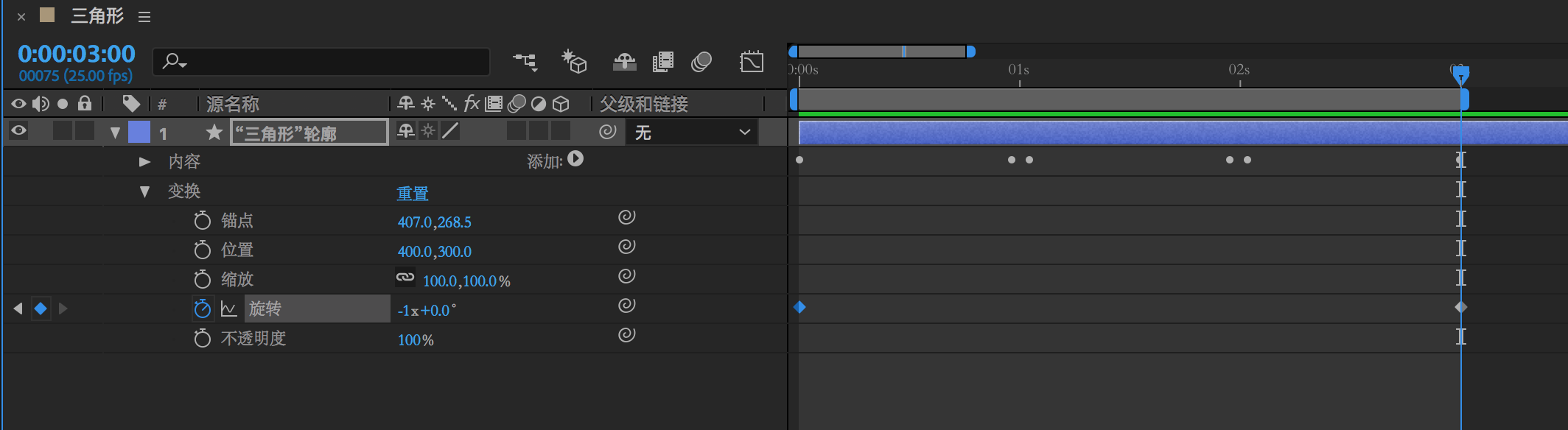

7.添加旋轉效果。將“當前時間指示器”放在0s處，在“變換”里的“旋轉”添加關鍵幀；將“當前時間指示器”放在3s處，將數值調成“-1”。

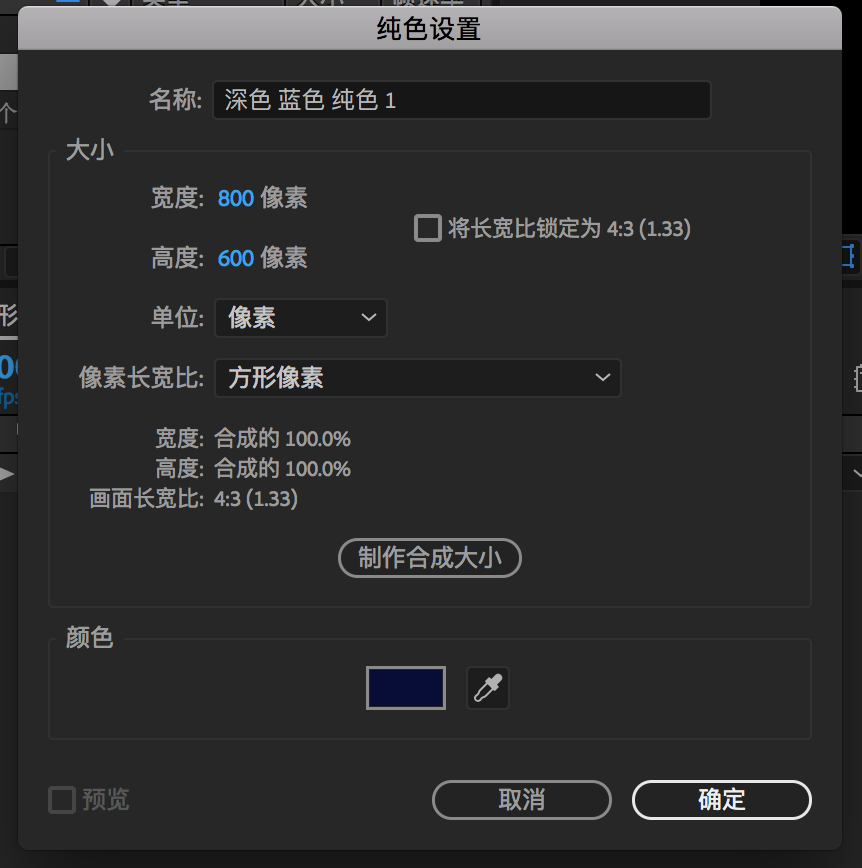

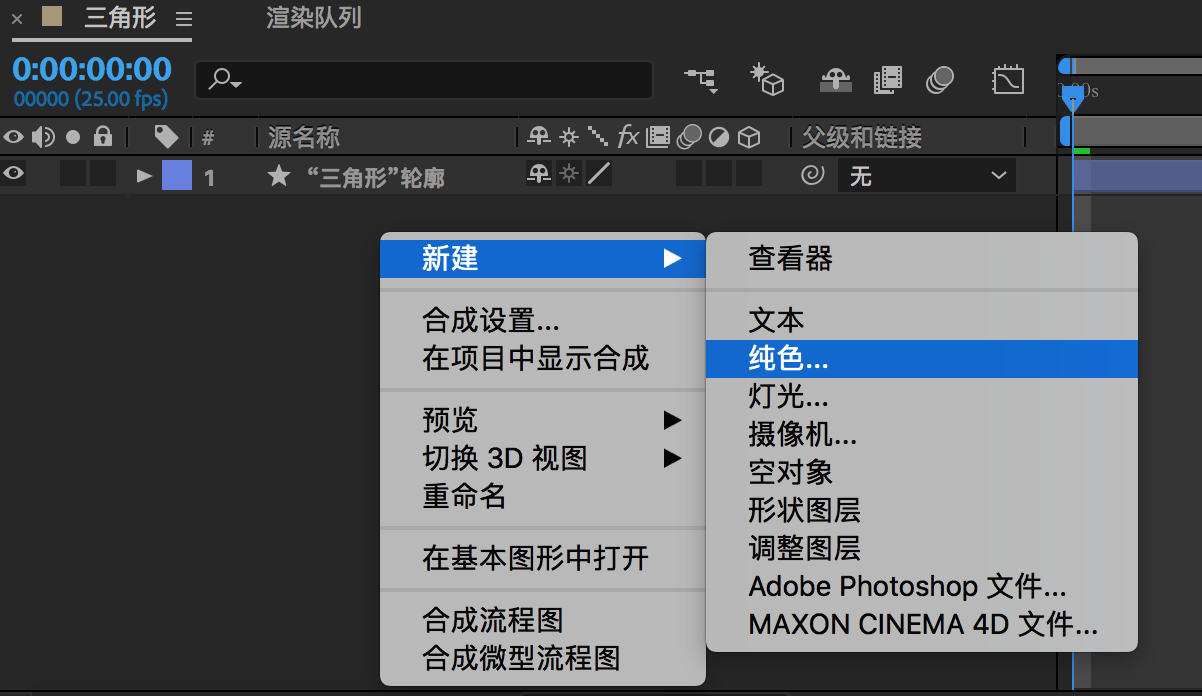

8.新建“純色圖層”，設置背景顏色。這樣就動畫就完成咯。

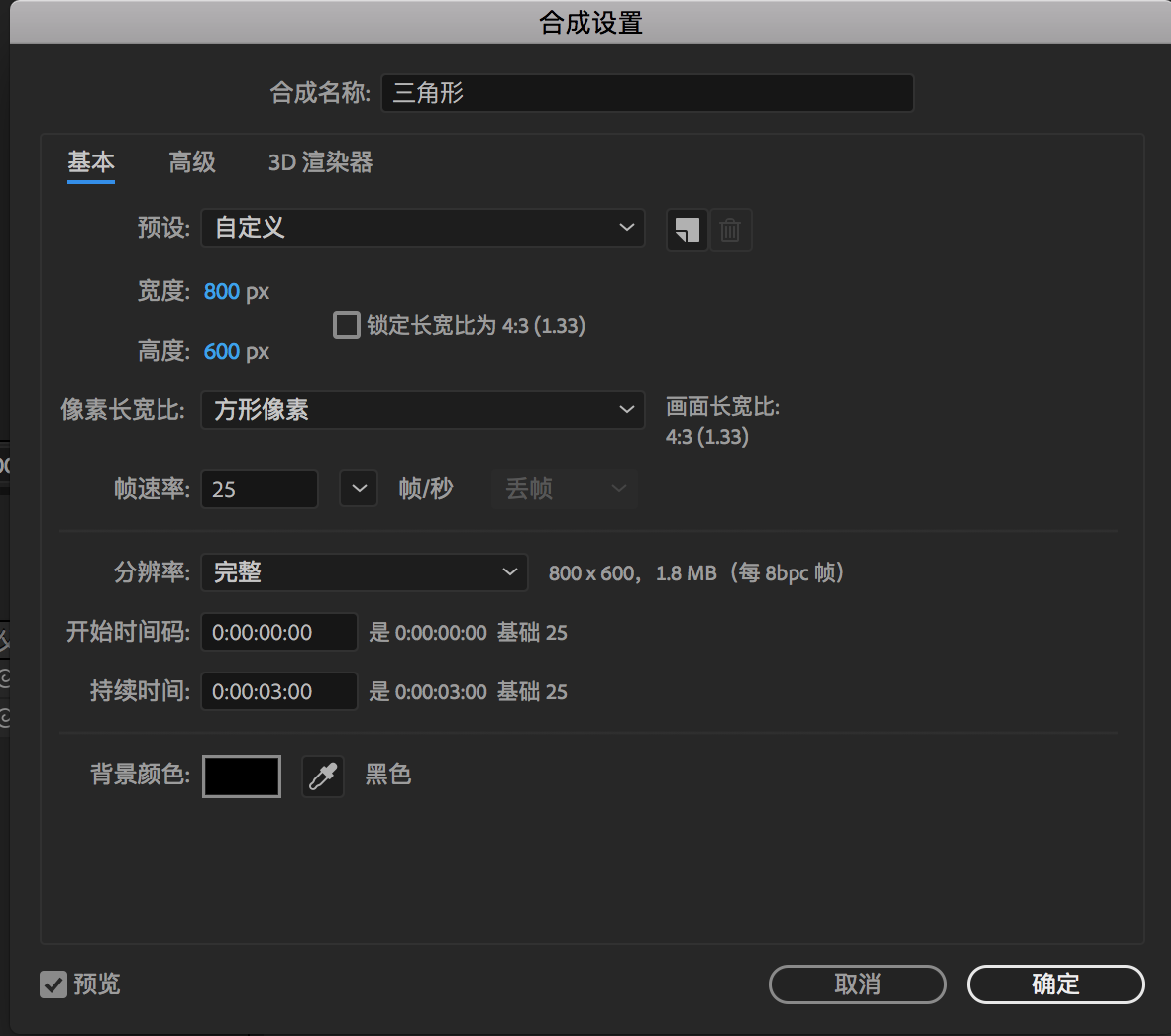

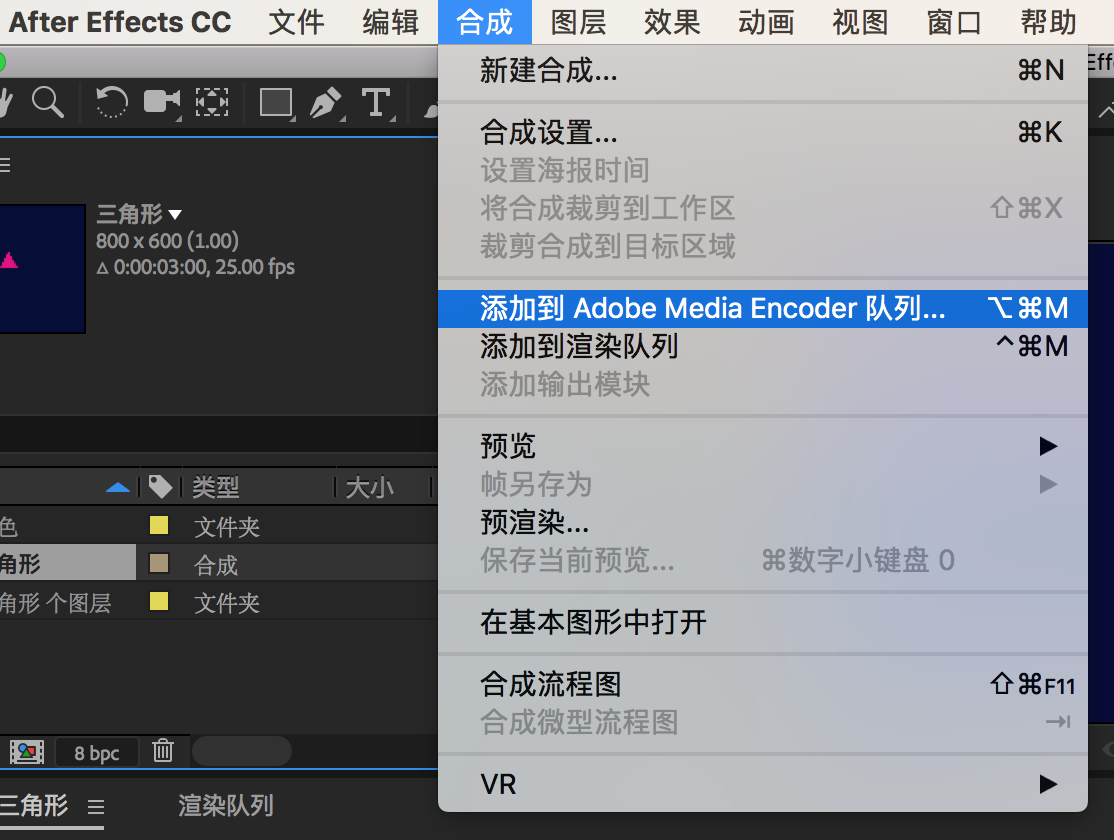

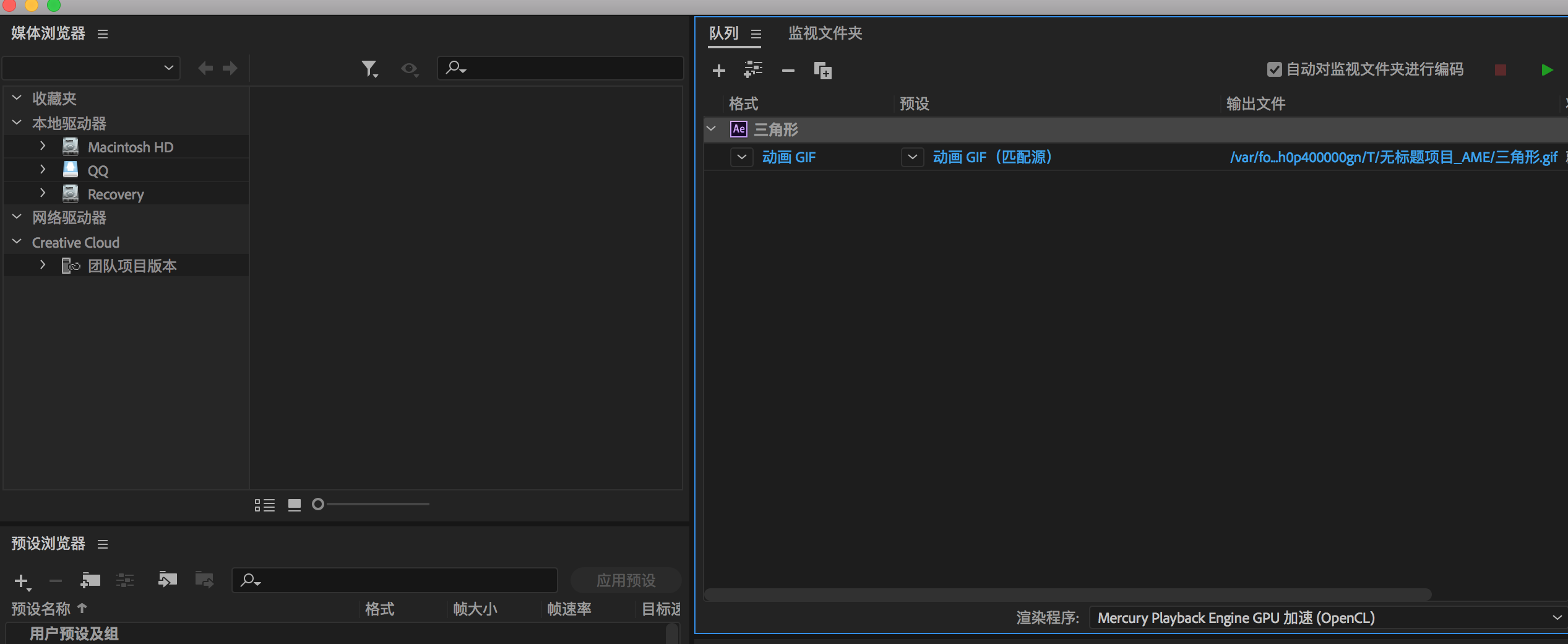

9.存儲設置：點擊“合成” 點擊 “合成設置”將“持續時間”改為“3s”，點擊確認。接下來，點擊“合成”點擊“添加到Adobe Media Encoder隊列”，設置格式存儲位置，點擊綠色播放按鈕即可（需要下載Adobe Media Encoder，一般下載AE的時候會自帶，如果沒有的話，可以直接在AE里渲染存儲為.mov格式，在用PS導出GIF，這種像素比較好）
