近幾年，AR/VR的概念非?；馃幔S許多多的科技公司投入到這股浪潮之中。

2017年上半年我參與了“小白墻”產品項目，這是一款通過Mobile Phone攝像頭識別品牌logo，以AR模型承載內容，為用戶展現該品牌展示的商品內容。

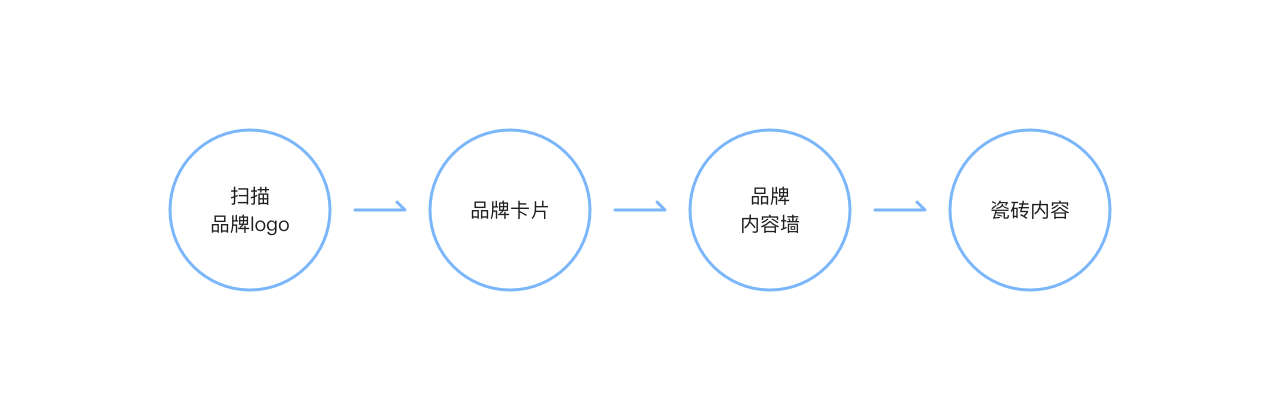

我們希望展示品牌的內容分為很多層級：品牌卡片、品牌內容展示頁、單品的買家秀等等。

根據這一流程中在每個步驟所需要展現的內容以及各步驟之間的關系，我們開始定義AR內容的承載方式。相較于直接只用貼圖，我們選擇了簡潔的有厚度的矩形模型來承載文本與圖片內容，并命名它為“瓷磚”，我們可以通過瓷磚的組合形成一面充滿內容的“墻”。這種形式映射了一個由規則卡片布局而成的頁面，能夠在真實空間內便于閱讀并能夠保持整體性和統一性。

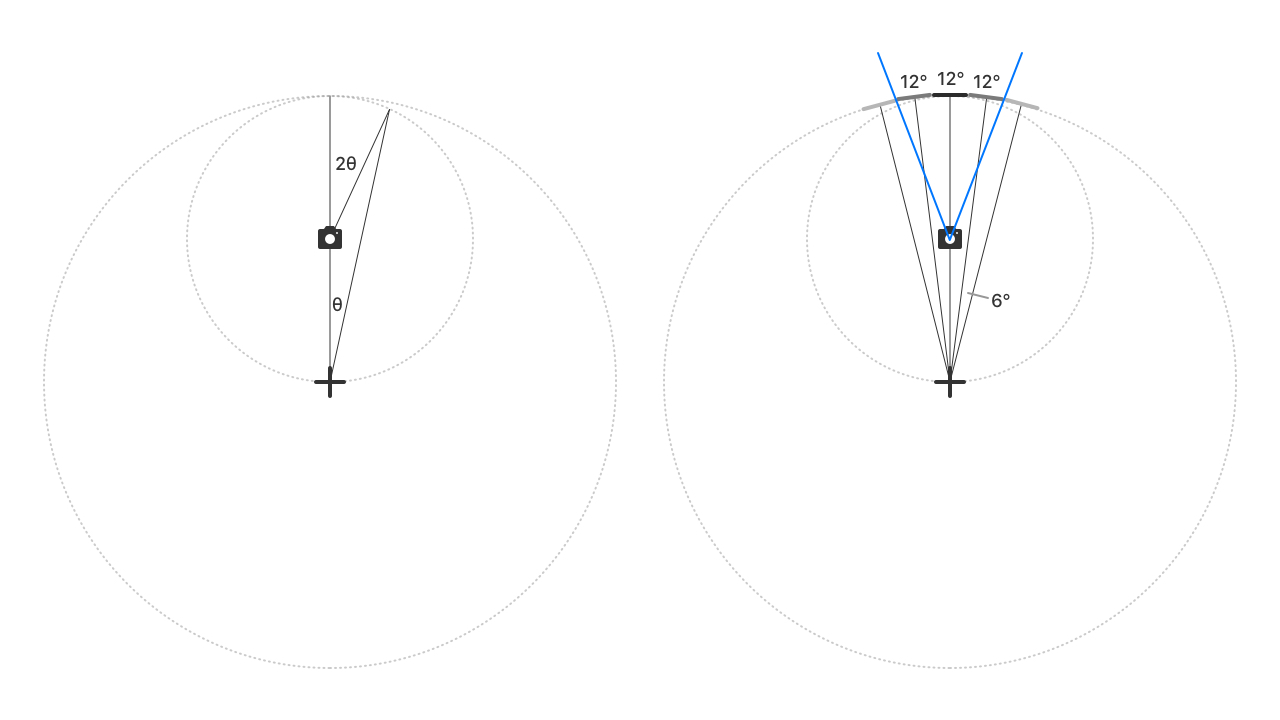

在相機鏡頭的世界中，平鋪的面較為生硬，曲面內容更為生動真實，但以鏡頭為圓心的曲面又過于彎曲，因此我們定義了一個折中的且利于計算的曲面半徑，鏡頭位于該半徑的1/2。

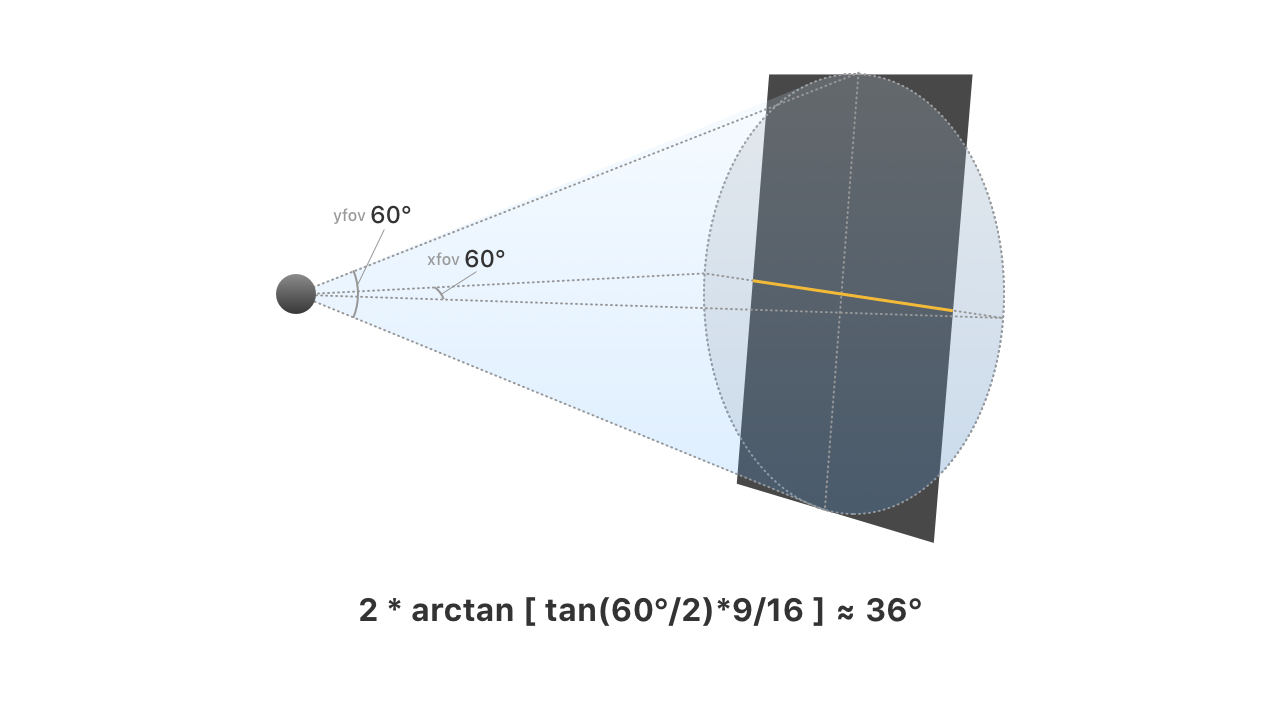

手機相機的前置鏡頭較多使用35mm鏡頭，因此鏡頭張角約為60°，主流屏幕尺寸為16:9，我們通過簡單幾何運算計算出Xfov為36°

為了展現較為舒適的瓷磚墻區域，我們希望能夠在屏幕中橫向承載3塊左右的瓷磚，因此將36°等分為3個12°的位置，以12°的區域來展現墻上的一塊瓷磚。

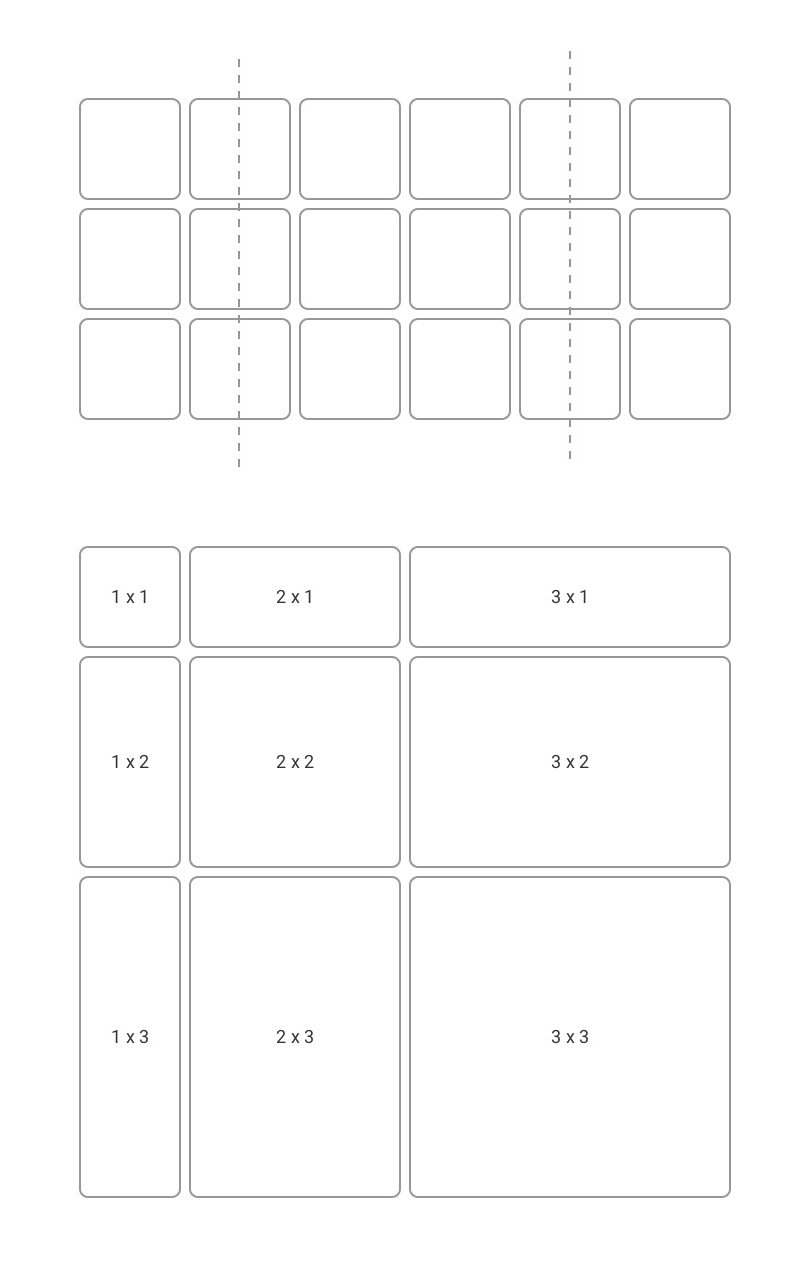

我們?cè)O(shè)計了1:1的方塊瓷磚作為基準瓷磚，并可以根據內容需要組合為1x2、2x2、2x3、3x3的大型瓷磚，為了避免瓷磚的最大尺寸超過屏幕承載范圍，盡量使用戶在閱讀單個瓷磚內容時避免做出移動手機來查看完整內容的額外行為，我們將其限制在3，并且墻最大構成為5x12。

并且對于瓷磚定義了功能瓷磚和內容瓷磚，功能瓷磚相當于一個功能button，而內容瓷磚承載各種類型的信息。

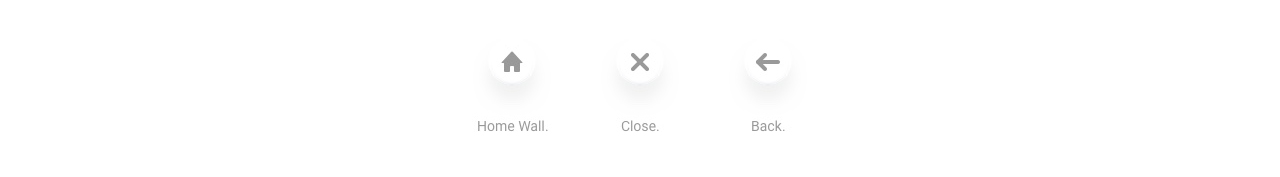

我們定義了返回和關閉兩個按鈕作為AR內容的最高層級控制按鈕，并置于屏幕底部便于操作。概念接近于網頁瀏覽器的頁面基本操作。

交互動作：Left Draw、Tap、Hover、Hold Still

Left Draw - 左劃：

品牌卡片進入品牌內容墻的交互方式，較為特殊，為了體現翻轉卡片得到豐富內容時的視覺感受。

Tap - 點擊：

基本交互方式，手指點擊操作。

Hover - 懸停：

AR使用場景中，用戶需要較多地舉起手機查看正前方或者正斜上方的內容，保持這一動作已經造成了一定的疲勞成本，并且當需要交互位于單手大拇指可操作范圍之外的內容時，需要舉起另一只手進行點擊操作，會加重用戶的使用負擔。

AR場景中的內容位置是固定的，用戶可以通過移動手機來查看鏡頭中的內容，那么我們將這一交互環境映射為在電腦屏幕中瀏覽網頁的交互操作，將手機屏幕中心定義為鼠標光標所在位置，用戶移動手機即移動鼠標光標來查看現實中的AR內容，被“光標”觸碰的內容將會給予一定的反饋。

這一方式除了將手機屏幕作為瀏覽內容的窗口，同時附帶了選擇工具，為后續的“Hold Still”提供了基礎。

Hold Still：

上面提出了Hover的交互方式，繼而我們將被屏幕中心（“光標”）所對的目標增加了Hold Still，即Hover目標停留0.5s就可以達到“點擊”效果。

Hover與Hold Still的結合即可實現單手操作手機瀏覽AR內容并進行一系列交互操作。

通過AR內容整體的交互流程，我們?yōu)槠涓黝惽袚Q添加一系列的動效，來將整個“瀏覽器”頁面銜接的更加順暢。

Card Emerge：

AR內容出現是通過攝像頭掃描品牌logo實現的，掃描成功后，首先出現的是品牌卡片。

Card to Wall：

之前提到從品牌卡片進入品牌內容墻的交互方式是通過左劃翻轉卡片，我們將這一過程使用翻轉的動效來銜接這一過程，在翻轉卡片后，增加墻出現的視覺沖擊。

Wall to Wall：

內容墻是由瓷磚組成，可以通過點擊可跳轉的瓷磚進入新的內容墻，我們將其定義為二級頁面、三級頁面。

起初，Wall to Wall的切換動效同樣是通過旋轉整面墻來表達，但是無論是交互行為的發生(點擊/Hold Still)還是大型墻旋轉效果，都不夠合理與舒適。因此Wall to Wall的切換動效設計為下方效果圖的效果來表達下一級頁面的進入。

Flip：

在一個內容墻（頁面）中，內容過多的情況下，我們將其定義為可翻頁，這些內容層級都處于同級，所以翻頁的動效設計為左右的滑動切換。



Open：

內容墻中的內容瓷磚可以被打開，顯示更多信息。

Close：

這里的關閉概念是整個AR內容的關閉，相當于將整個網頁關閉。與Card Emerge相對，以相反的方式關閉消失。

--------------

（產品于2017年8月上線，由于應用場景等等各種原因，現在已經下架了T_T）

這次在AR領域的產品嘗試和瀏覽器概念的交互方式創新，讓我看到了AR的許多可能性。

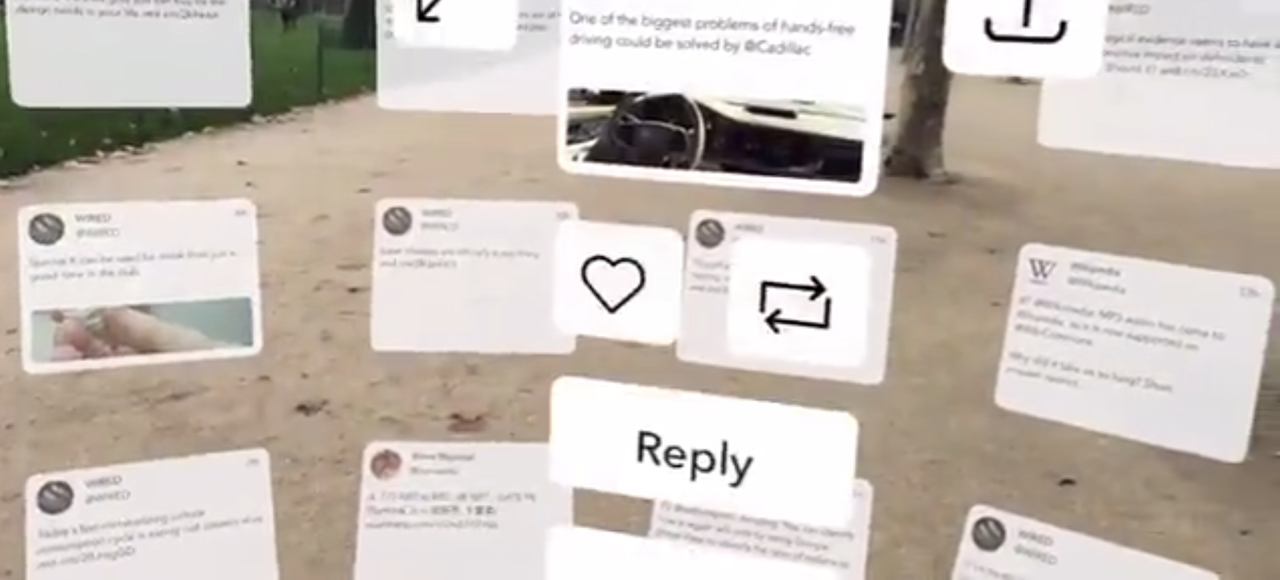

去年年底看到一款名為TweetReality的產品，可以瀏覽Twitter的信息流，形態概念與小白墻較為接近，但交互方式僅依賴點擊實現。

目前在全球范圍內的AR技術創新百花齊放，比如

Vyking - 人體掃描技術

洛天依 - 全息投影虛擬人物演唱會

Zappar - 基于Mobile Phone，用純marker的標志做成手柄，用手柄來與3D內容交互

Hololens - 手勢交互，但不能判斷手與物體的景深

Meta - 通過手和物體的距離和景深做虛擬物體的自然抓取

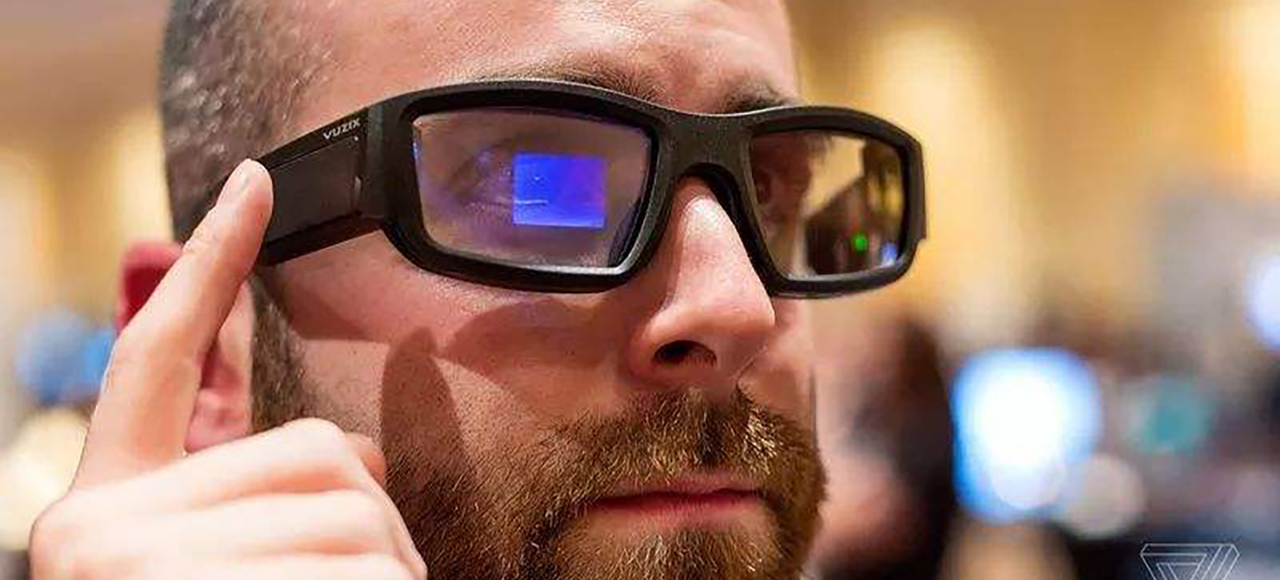

Vuzix - 眼鏡框的前后滑動交互形式

小結：

AR的本意是增強現實，使人們?cè)诂F(xiàn)實世界中，獲取一些額外的信息來使現實世界更加豐富。

1.手機移動端的相機通過屏幕能展現的內容是局限的。手機Native本身已經是內容的展現載體，使用戶能夠通過這一載體高效地閱讀內容，如果想要將文本、圖片、視頻等內容通過手機相機屏幕中的模型等載體來展現反而增加了閱讀難度。Apple的ARKit和Google的ARCore為移動端設備實現AR提供了技術支持，移動端結合AR技術的產品發展方向，個人覺得更偏向于展現視覺表達的3D模型。

2.我所理解的增強現實，是能夠?qū)⒃鰪?qiáng)現實內容以最舒適形式展現給人們，讓人們能夠直接置身于AR世界中看到這些額外的信息內容，不管是AR眼鏡還是全息投影設備等等。許多電影中所呈現的AR世界是我們?yōu)橹Φ奈磥?，這樣的未來，還有很長的路要走。

— 感謝技術支持：

陳力維, 劉妍, 韓清揚
