設計需求

某系統中具有禮品兌換功能，用戶可以用積分兌換系統提供的了禮品，在后臺由系統管理人員將禮品圖片進行上傳，在前臺禮品列表中展示給用戶。

第一版設計

最初設計時完全沒有考慮細節，只給了一個選擇圖片文件的按鈕和顯示圖片路徑的標簽，在提交整個禮品表單時提交圖片。

第一版實現

開發人員直接引用了一個外部的上傳圖片控件，沒有考慮此處的上傳圖片需求以及UI/UX規范問題，完成了第一版的開發，進行設計檢查時發現很多不太合理的問題。

1、沒有選擇圖片時



    多余且別扭的上傳按鈕

2、選擇了圖片后



    路徑名過長直接截掉了后半段

3、圖片上傳完成后



    上傳的圖片伸縮為100*100，不是設計的尺寸

4、其它交互過程中的細節問題

第二版設計

鑒于上述實現中的種種問題，發現上傳圖片并非一個簡單的瀏覽圖片然后提交就完成的功能，中間涉及到很多的細節問題，于是決定對上傳圖片進行一個完善的交互設計。找了一些有上傳圖片功能的產品和插件進行了一番體驗，結合此處的需求總結了以下一些上傳圖片需要考慮的功能性和交互性問題，然后從這些問題著手，進行一個完善的交互流程設計。

功能分析：

1、上傳圖片需要預覽嗎？

     需要

2、上傳圖片尺寸固定嗎？

     禮品圖片是顯示在固定的位置空間內的，可以控制為相同的大小

3、上傳圖片需要進行裁剪縮放等調整嗎？

     禮品圖片應該經過設計師處理后交給管理員上傳，可以保證圖片的尺寸和質量，可以省略這個調整的環節

4、上傳圖片清晰度如何保證？

     禮品圖片一般尺寸都較小，原圖上傳即可

5、選擇和上傳圖片要分兩步進行嗎？

     分開

6、允許選擇多個圖片嗎？

    只選擇一張圖片

7、能夠刪除圖片嗎？

    可以刪除圖片，重新載入新的圖片

8、顯示上傳圖片的路徑嗎？

    顯示，當名稱過長時顯示前半部分和后半部分，中間以省略形式顯示，鼠標移入后通過tip顯示完整路徑



交互分析：

1、上傳圖片過程交互？

    給出圖片上傳進度

2、上傳圖片成功狀態交互？

    顯示上傳的禮品圖片

3、上傳圖片失敗狀態交互？

    給出上傳失敗的提示

4、刪除圖片交互？

    刪除當前禮品圖片，跳轉到瀏覽圖片文件的狀態

設計結果

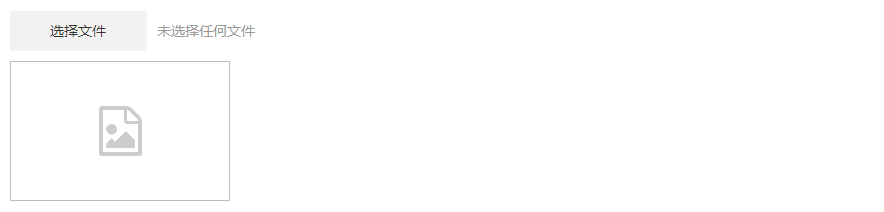

1、未上傳圖片時默認狀態

2、選擇要上傳的圖片后

3、上傳圖片

4、上傳成功

5、刪除圖片

6、再次選擇要上傳的圖片

7、圖片路徑過長、移入使用瀏覽器默認tip顯示完整路徑

8、上傳圖片

9、上傳失敗
