今天懷著漸漸走出壓抑的心情，就來論壇請教一下各位大神，歡迎大家對我所寫的教程進行批評以及指正！以前我也有寫這個，但不是發表在論壇！
今天發表的有所小改動，謝謝大家的支持！那么今天就來看看下圖這個案例我是如何創建的呢？

1、在Front視圖，確定模型是尺寸為300mm，執行幀平面工具。接著執行圓角矩形命令

2、在Front視圖打開控制點【Az】【Az是個人設置的快捷鍵指令，現在正在完善，深入完善后會共享上來，可以先添加個人微信：15626418319進行學習交流】

3、 關閉控制點，使用控制點畫曲線繪制其四分之一，并使用多點工具繪制兩點。

4、打開其曲線控制點，并選取其兩點，使用移動工具對齊其兩端的控制點位置，并使用單軸縮放命令進行進行描繪其位置關系。

5、使用以線段長度分段曲線測量出曲線1的長度，接著使用繪制出同等長度的曲線二。如圖可見！

6、在【Right】視圖中繪制圓角矩形并打開控制點使用通過數個點畫曲線重生其曲線

7、在【Right】中復制三份，使用2d旋轉命令旋轉其1曲線45度，旋轉其三曲線-45度。

8、如圖可見其旋轉效果，接著在【Perspective】視圖執行放樣命令。選擇原本的快捷鍵指令【N】

9、放樣得到后，接著在【Perspective】視圖使用沿著曲線流動指令，流動得到其效果。

10、在【Perspective】視圖把剛才得到的物體進行抽離結構性緣抽離其邊緣部分的兩根曲線，如下圖所示！

11、以線段長度分段曲線對其曲線進行細分2段，接著使用多重曲線命令進行繪制，記住一定得捕捉中點與端點之間的位置。

12、使用重建命令對其曲線重建為兩點一階數，重建前須使用T-SPlines中Split Curves指令進行相互切斷

13、使用T-splines中T-splines from lines 指令進行線框轉Ts面進行繪制3D 圖形，如下圖！

14、如圖相互鏡像得到下圖、記住必須首尾相連！

15、對上圖打開其T-splines曲面的Edge框選其各個邊緣進行Merge edges進行焊接

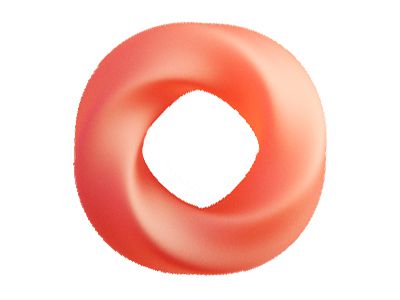

16、選擇其Edgs進行調整造型，效果圖如下！
