8 點網格

使用 8 的倍數來定義元素的尺寸、填充和邊距。

在你開始之前

本指南旨在幫助設計師快速且一致地布置 UI。它對于設計具有固定約束的移動應用程序 UI 尤其有用，但我發現它對于響應式網頁設計也很有用。

與許多設計指南一樣，這些示例在設計時可能比獨立閱讀更有幫助。

入門

代碼 > 模型

設計應用程序和原型制作工具可讓您創建 UI 外觀的奇妙愿景。但在數字產品設計方面，模型或原型的唯一目的是向利益相關者和開發人員清楚地傳達建議的解決方案。最后，只有開發人員可以在代碼中（與資產結合）重現的內容才能投入生產。

現在，您可以在設計工具中創建的幾乎任何東西都可以在代碼中創建，但是有幾個原因——從可用性到發布時間表到性能問題——構建設計可能不切實際。

最重要的是您的設計在用戶設備上的代碼中如何表現，因此盡可能優先減少構思和編程之間的時間，而不是在 Sketch 或 Photoshop 中的完美布局。

盒子模型

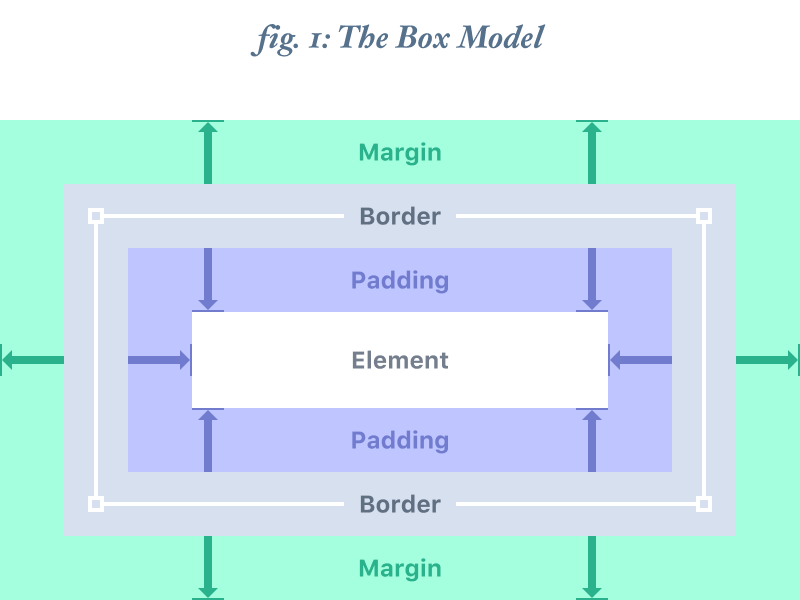

盒模型是一種描述對象尺寸和間距的方法。

它由 4 個組件組成：邊框、邊距、內邊距和元素本身的尺寸。

邊框：圍繞元素邊緣的描邊粗細。

大多數設計工具不允許這影響整體間距和尺寸。

Padding：元素邊界與其子元素邊界之間的空間

邊距：元素邊界與相鄰對象之間的空間

什么是點？

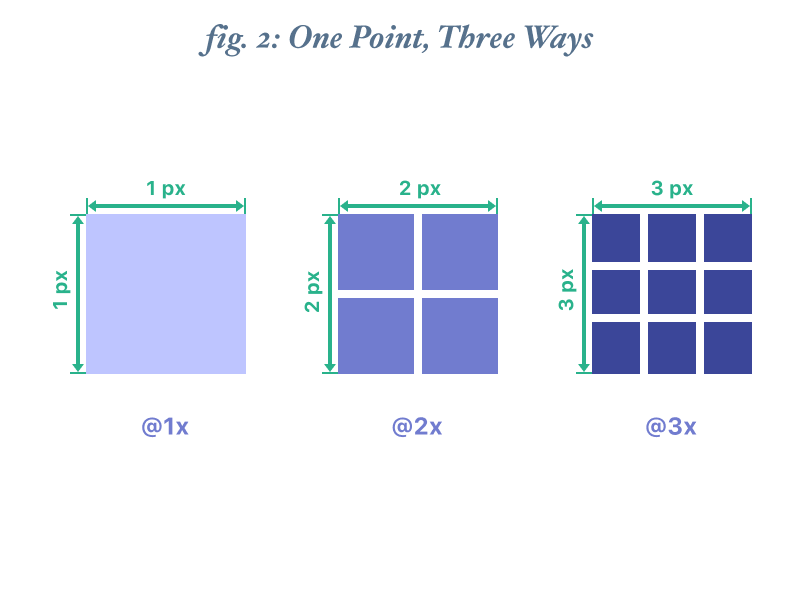

點 (pt) 是取決于屏幕分辨率的空間度量。最簡單的解釋是，在“1x”分辨率（或@1x）下，1pt = 1px。

在“2x”分辨率（@2x）下，1pt = 4px 因?yàn)榉直媛试?X 軸和 Y 軸上翻倍，使其寬度為 2px，高度為 2px。

在“3x”分辨率（@3x）下，1pt = 9px（3px x 3px）等等。

@1x

請注意，這里的一切都是“@1x”設計的。@2x、@3x 和所有其他變體的資產可以更容易地從 @1x 資產中派生，而不是從以其倍數創建的設計中派生出來。

例如，要將干凈的資源從 @2x 設計轉換為 @3x 設計（假設線條粗細為偶數），您需要將圖稿縮放至其原始尺寸的 50%（降至 @1x），然后將生成的藝術品縮放到 300%。

另一方面，@1x 設計可以輕松地縮放到任何整數倍 - @2x、@3x、@4x 等。

通過在每個單獨的分辨率下工作，可以為圖標和精美資產添加更多細節，但這樣做的機會相對較少。在大多數情況下，為了速度和方便起見，使用 @1x 是理想的。

使用像素網格

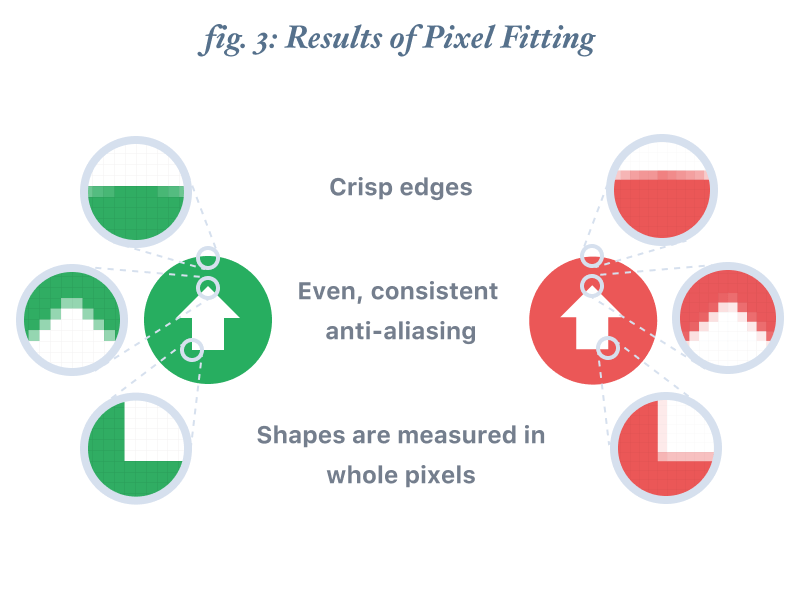

您創建的每個 UI 元素都應與像素網格對齊。這是一個稱為像素?cái)M合的概念，它確保您的所有元素在用戶設備上都顯得清晰且定義明確。

文本在這里有點異常，因?yàn)樽屇难劬η宄亻喿x字母的獨特指標需要一點點抗鋸齒，這會使其他形狀變得模糊。因此，不要擔心字母的每個點都與像素網格對齊。

文本元素

像文本這樣的內聯元素幾乎總是給定界面中最重要的部分，但是像文本大小和行高這樣的東西在保持垂直節奏和易讀性的同時并不總是像其他元素一樣容易地符合相同的 UI 網格。

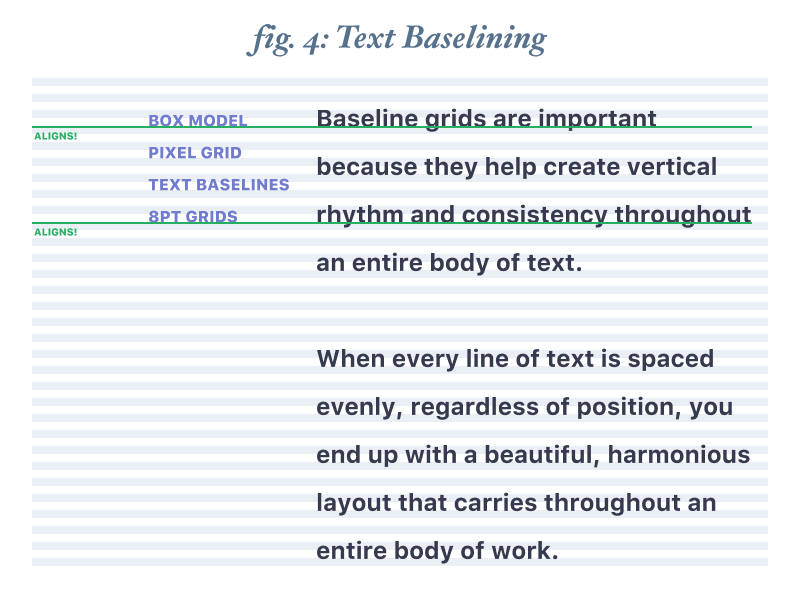

為您的文本設定基線是在您的設計中發展垂直一致性的一個很好的工具。通過將每行文本的基線定位到等間距的行上，您可以輕松地將所有 UI 元素置于和諧的垂直節奏中。

我喜歡將我的 8pt UI 網格與 4pt 基線網格結合起來。這種配對使數學保持簡單明了，同時提供了足夠的選項來適應各種文本樣式。

大多數平臺都有一些基本的指導原則，但打破默認字體可能會導致獨特的結果，所以在布局文本時要謹慎行事，然后在布局其他元素時將其用作基礎。

8 點網格

基本原理

使用 8 的倍數來定義塊和內聯元素的尺寸、填充和邊距。

當塊元素的唯一內容是文本（例如按鈕）時，將文本設置為與 UI 其余部分和/或特定平臺一致的大小，然后使用填充來確定塊元素的大小。在全寬元素的情況下，使用填充來確定高度并使用一致的水平邊距來確定寬度。

兩種方法

這個系統實際上有兩個突出的版本。一種將元素放置到以 8 點增量定義的系統顯示網格中（我們將其稱為“硬網格”方法），另一種僅測量單個元素之間的 8 點增量（我們將其稱為“軟網格”方法）網格”方法）。

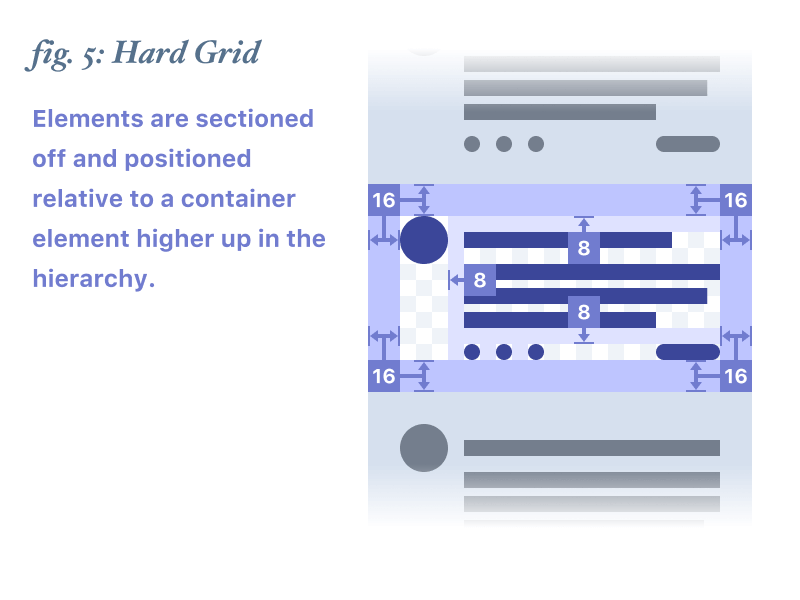

Hard Grid 方法的主要論點是，通過使用額外的透明背景元素，然后將它們分組為一小組前景元素，您可以在每個元素的基礎上跟蹤邊距和填充，然后將這些容器捕捉到網格，如磚塊。Material Design - 一切都已經設計為 4pt 網格 - 自然地符合這種方法。

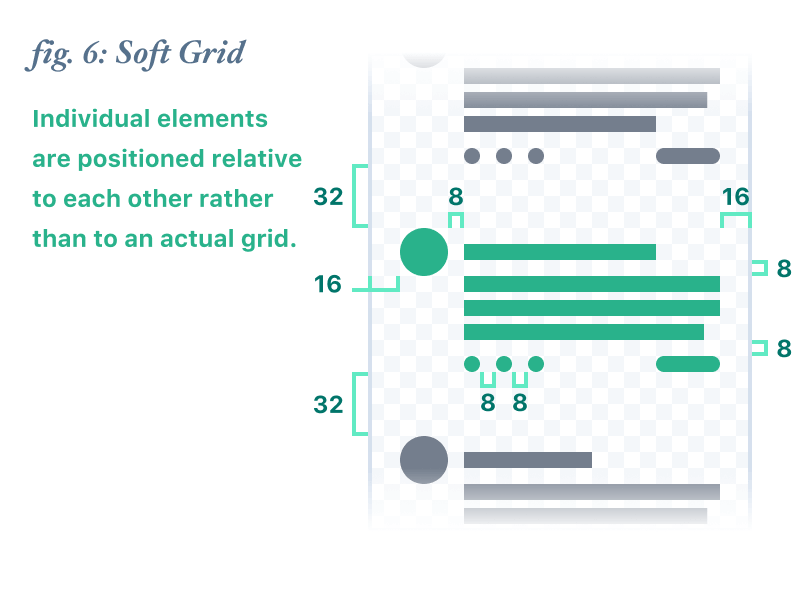

Soft Grid 方法的論點是，當需要編寫接口時，使用實際的網格是無關緊要的，因?yàn)榫幊陶Z言不使用那種網格結構——它只會被扔掉。當您優先考慮獲得高質量、可編程的模型集的速度時，繞過 Hard Grid 管理附加層的額外開銷，而支持 Soft Grid 更流暢、最小的結構可能是一個優勢。這也可能對 iOS 更有利，因?yàn)?iOS 中許多系統 UI 元素不是由均勻網格定義的。

為什么重要

一致的用戶界面

當您的所有測量都遵循相同的規則時，您會自動獲得更一致的 UI。

更少的決定 = 更少的時間

通過刪除每 8 個間距選項中的 7 個，您可以減少可用的擺弄量，從而降低編碼速度。

多平臺設計

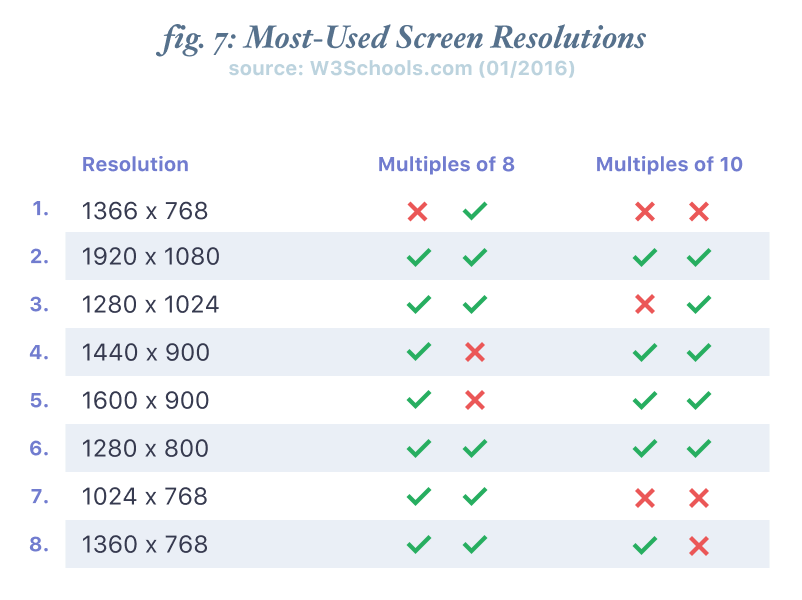

不管外形如何，最流行的屏幕尺寸至少在一個軸上可以被 8 整除——通常是兩個。此外，一些平臺的樣式指南（如 Material Design）特別要求使用 4 或 8 點的網格，使該系統非常適合。

有些屏幕的尺寸顯然難以調整（iPhone 6 為 375 x 667 點），但解決方案實際上非常簡單。保持填充和邊距尺寸一致，并減少/增加塊元素的大小以填充剩余空間。如果保持網格一致，則可以使用大小奇怪的元素。請記住，您的用戶可能永遠不會看到您使用的實際測量值。

實施技巧

對齊網格

幾乎每個設計應用程序都有一個“對齊網格”選項。如果您使用硬網格方法，它肯定會讓您的工作更輕松。無論如何，您需要確保啟用了“對齊像素網格”選項（如果可用）。

資源和變量

如果將根文本大小設置為 16，則可以輕松使用 .5rem 增量在 8 點網格上構建布局。

如果您不想這樣做，或者不喜歡 rems，您可以使用 CSS 或預處理器間距變量來處理布局，同時保留變量提供的額外可維護性值。

快捷方式

許多應用程序都有快捷方式，可讓您動態微調、調整大小和調整增量。我強烈建議學習它們 - 特別是輕推和尺寸調整。

框架你的圖標

圖標通常需要不同的大小以保持相同的視覺重量。在它們周圍放置一個框架，類似于硬網格定義元素大小的方式，這是一種保持測量一致的簡單方法，同時允許在定義的參數內發生變化。

放大，縮小

如果你把所有時間都放大到 1600%，你可能會誤判你的垂直節奏。相反，如果您總是以 50% 的比例查看 UI，則可能會錯過重要的細節，例如像素?cái)M合。經常調整您的變焦以確保您看到的是整個畫面。
